请大家看看这是些符号是什么意思啊?

录入:edatop.com     点击:

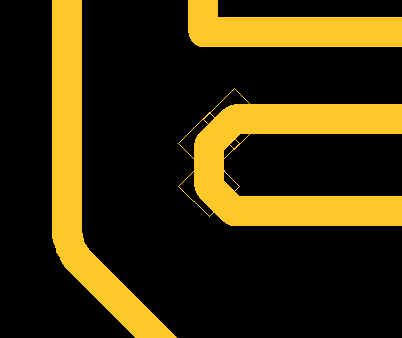

我的pcb中出现了下面这些符号,好像是一条etch分成了几段cline,各个cline之间连接处的符号,不知道对gerber文件有影响没有?还请各位指教指教!

马上要投板了,急啊!

对了,在进行gloss时,这些地方好像是不行的,

有这些符号的拐角处必须手动gloss

大家有什么好的解决办法吗?


用移线的命令移一下,就会消失,但我也不知道原因。我想应该没什么影响吧。

好像是我们先锁住了一段cline ,而我们之后,只解开了其中的一段

我觉得好像是error吧  是不是不能移整条线拉?

以下是引用kongkong_zhang在2004-7-16 14:42:08的发言:好像是我们先锁住了一段cline ,而我们之后,只解开了其中的一段

對出gerber file洗板沒有問題。

这个是拐角太短导致的错误提示,当传送信号的时候有可能造成阻抗突变产生振铃或过冲,造成强烈的EMI辐射,这也就是为什么要求不能直角走线的原理所在
