Allegro里面如何从一个文件导出需要的器件？

Allegro里面如何从一个文件导出需要的器件?

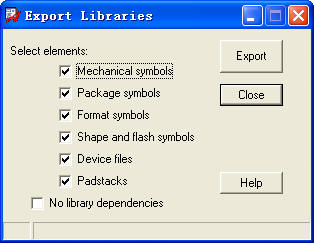

用File->Export->Libraries但是不知道导出到那里了！

大家一般是怎处理库文件的?如何定义属于自己的封装库?

感觉在库上确实比较费劲麻烦

不如PADS简单容易！

顺便问：在orcad里面如何选择网络呢?

brd所在目录?

或者就是设置的库路经?

不知道

看一个视频介绍

做一个排阻都费了好大劲

我现在最想知道就是如何是资源共享

把已经有的封装复制到自己定义的库里面

把PADS里面的一些经常用的封装也导入到指定的库里面

那位兄弟能详细解释一下大致步骤o

很多教程里面写的都不是很详细

你用的15.2?

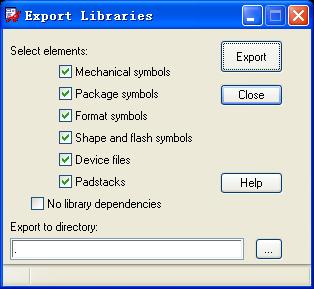

我用15.5直接就有目录选项啊。

我用的是15.2

鬼知道路径在那啊

相对来说还是PADS制作封装上快点
也方便操作
在PCB原理图里面直接选择器件就可以另存到指定的库里面
比较方便
而且不需要费很大劲与时间就可以轻松地从封装在PCB布局布线一次搞通
我学习使用PADS没这么费劲过：）
那位熟悉的兄弟能根据实战情况介绍一下Allegro使用技巧就好了
简单的操作扫描一下Allegro的菜单基本都可以搞定
关键还是一些细节上的操作

再比如走线，非得按住滚轮才能行吗?没有其他方法是走线的时候方便的上下左右移动画面吗?

pads的封装设计的确不错，以前有人使用pads做好，导入allegro。

走线的话没办法，方向键可以移动屏幕，但是个人感觉还不如中键。

另外走线时可以用放大缩小啊，这样的话就不用拖的那么远了

ORCAD里面的网表是在NET属性里面点击右键，选择YES或NO来选择改网线或不选。

请问NET属性在那选?点那里可以出现?

这样就可以选择网络了

我用的是15.2

me too

在ORCAD里面选网络

先点一段线，右键有选网络
