制作底片文件时，出现如下对话框，怎么回事？
录入：edatop.com 点击：

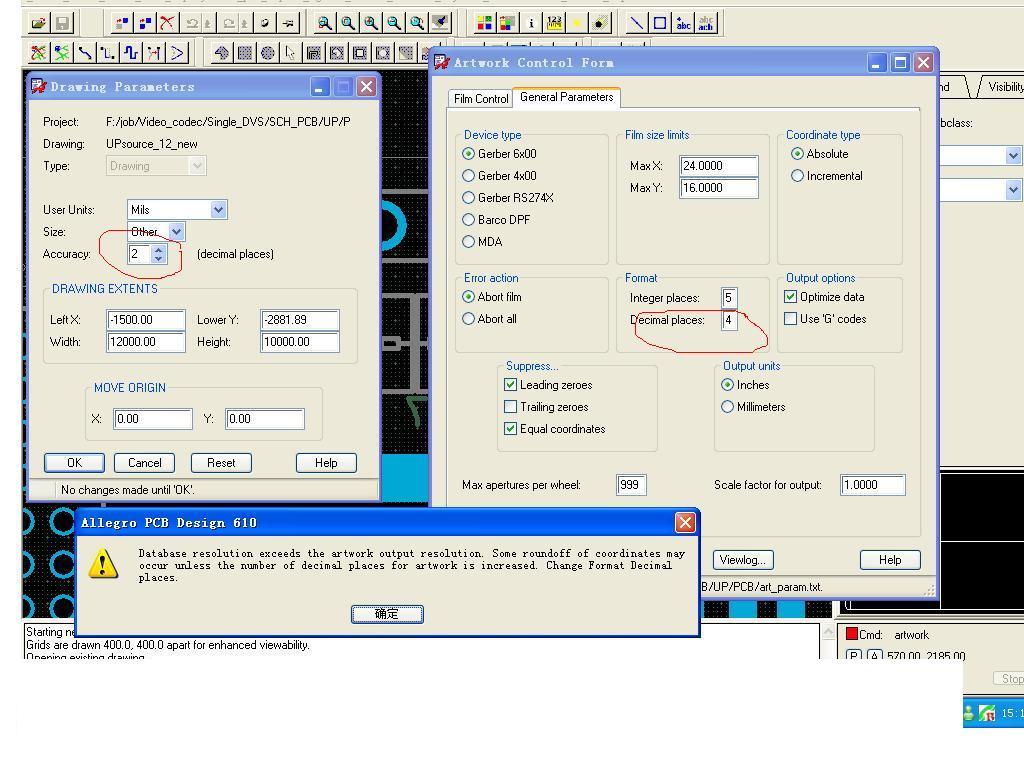

按它的提示，好像是*.brd的分辨率和底片文件的分辨率不一致，而产生的，可实际上底片文件的分辨率比*.brd文件的分辨率高（如果所示），不应该产生这种提示，怎么回事呢?
制作底片文件时，出现如下对话框，怎么回事?
把drawing parameter里面的改为3，然后忽略其它，没关系的。
这还不简单，因为在drawing parameter 中，单位是mil
而在artwork control form中，单位是inch
想想也知道啦，如果drawing parameter 中设定是2，那么artwork control form就应该是5啦
