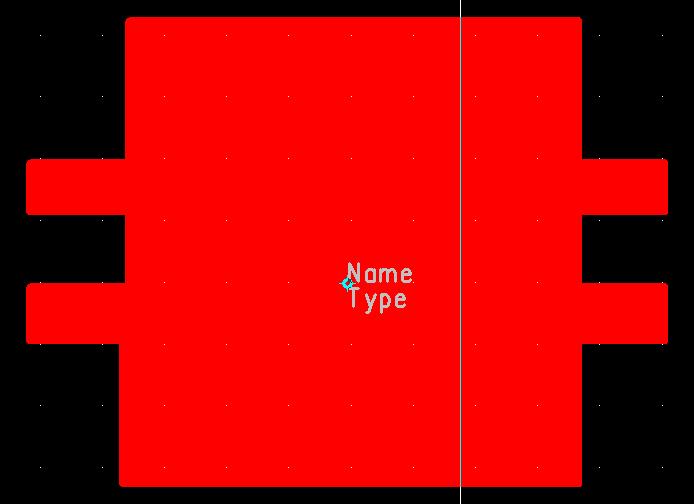

这个焊盘怎么做个？
录入：edatop.com 点击：
做好后必须生成那些文件后，才能用Pad Designer打开?
谢谢同仁帮忙。
做成Shape！
可否具体些，我做成了SHAPE但而后就不会做了，因为无法被PADDESIGNER读出。
也就无法在做元件时，从layout->pin中调出此焊盘。
谢谢
1.先做一个shape symbol
2。在PAD中添加做的SHAPE

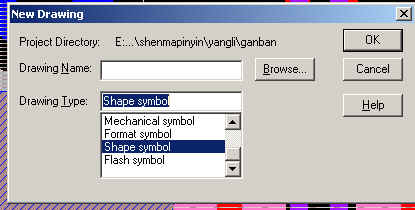

1.先做一个shape symbol 如 图1

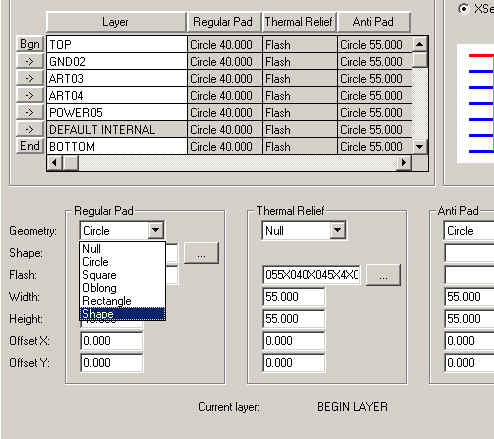

2。在PAD中添加做的SHAPE 如图2
非常感谢，原来PAD中，对形状的选择还有这么个。看来还是我太粗心。
多谢同仁帮忙。
