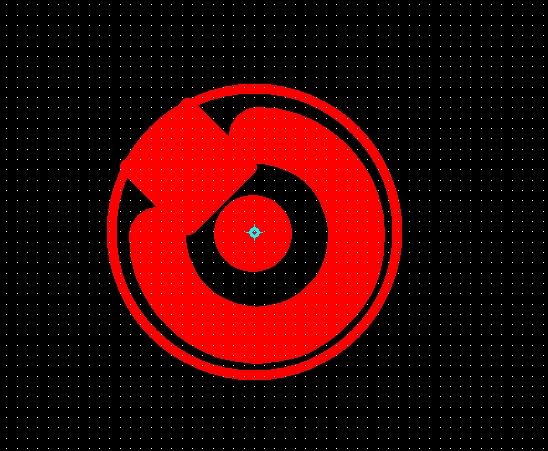

在allegro中,这个按键怎么做

你可把Pad用shape来做就可以啦！

上图是POWERPCB做的吗，如果是就可以直接输出ASCII再由Allegro导入就不用重新做了嘛

有点道理哦,多谢

那用shape做是用闭合的做还是不闭合呢,

我用shape做过,但是好像都怎么行,保存不了

你只看到不能保存，分析过为啥了吗?
原因是，如果你那样的闭合的SHAPE,务必将在其中产生孤岛，这样的shape将导致一些东西无法加工出来，比如将这样的SHAPE做成SOLDER-PASTE, 将导致STENCIL无法做出来，你仔细体会体会吧。

坛子上有许多其它办法，不要老自己想，先查查别人是怎么解决的。

给你几个HINTS:
1.开细槽。
2,在SYM中PAD+SHAPE，brd中分配net给shape.

我倾向于第二种方案，第一种的我下次给你个例子程序。

大侠，关于这个问题能不能说地具体一些?

顶

中间的那个做成pad外围的画个shape个人觉得这样可能方便些。

关注.......SHPAE和PIN还是会产生DRC呀,具体是怎么解决的呀,请高人指点
