这是什么引起的错误(无法连线)?

录入:edatop.com     点击:

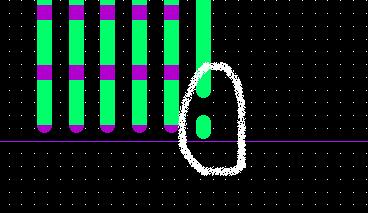

如上图所示

一连接,对方就避让

对于器件的管脚,也是连不上,但会给P/L错误

所有板子都是这样

这是什么地方出错引起的呢?

dbcheck了,没用

无独有偶,我昨天还遇到这个问题,好久没有解决。最后简单得不能再简单:
原因是在add connect时,控制面板find里面的选项被我全关了,all on 就ok!




xiexie
不过我已经重做了
怎么会在画线过程中关掉呢?

不知道,在被关掉之前我好像在user preference>etch,里面弄了些东西。
也有可能是在没有结束add connect时设置了user preference,造成的冲突。

太感谢了!这个问题我已经郁闷很久了!
