埋,盲孔的设置

录入:edatop.com     点击:

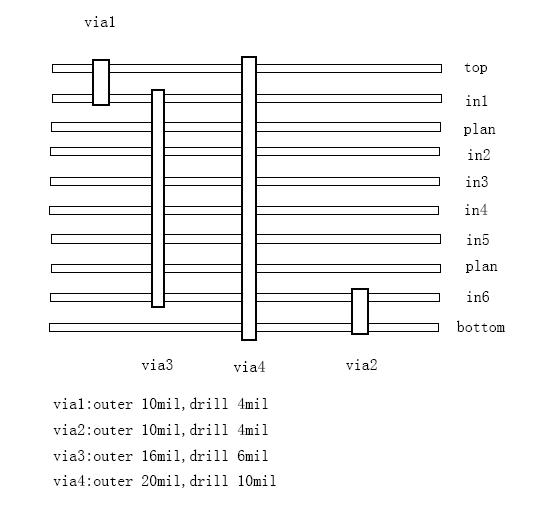

如下图所示的10layers 手机板 pcb,有埋盲孔,

请各位说说,这样的设置有没有可能性制造的出来?

via1和via2直接打在bga的pad上。





请问WinstonW, 那是用什么工艺做成这样的埋盲孔的?
如果使用比较通用的埋盲孔,使多数厂家都能做,
你有什么建议?

很贵的
能不用就不用

记得编程专家有句话说:你能做到的,就不要让计算机去处理;

在设计中,你能设计巧妙,就不要使用高难度的工艺去制造。

可以,这是一阶孔,便宜的,生产没问题,手机都是这样设置

不过Via3和Via4是一样机械孔,需要弄大一点

怎么会是三阶盲埋孔呢?

是啊,我觉得也是一阶的,1-2 ,2-9 ,9-10 ,1-10的是通孔,手机都是这样设计的啊,就是2-9层的孔太小,不好加工

学习一下!

可以制造。

这是最简单的,盲埋孔工艺中最便宜的

意见种种,不胜感激。
但是可以肯定的是,2-9的via要加大,至于制造工艺的难易,成本的高低还有待商榷!

thanks

如果是8层才 是最便宜的!

哈哈!

PS:你们做手机都做10层盲埋孔吗?

可以是可以就是成本很高,很多的厂家不会用的

原来不同的孔价格差别真名大 啊  呵呵  高手别笑

什么是一阶,二阶,怎么定义的?

via1&via2 set 4mil

via3&via4 set 20mil

手机设计的通常设置就是这样的,不过建议Via3改为via18d8

正常设计,不存在成本过高问题。

和9楼的看法一样~埋孔可以加大一点,这样就好加工了,
