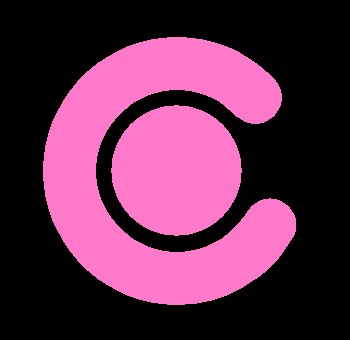

外面的pad如何制作？

做shape symbol，再将此symbol用到焊盘中

tiger_hua：请问一下在shape里面也不是那么好做的，可能我对这不熟悉吧。你能说下如何制作吗?多谢！

关注中

估计是不需要PASTEMASK层的,做法有三种:1.直接用ETCH线,再画上SOLDERMASK线

2.做成铜皮,SOLDERMASK同样开窗,

3.做成SYMBOL,先做SHAPE,然后加入到焊盘, 不要打开PASTEMASK.最后做成一个SYMBOL.

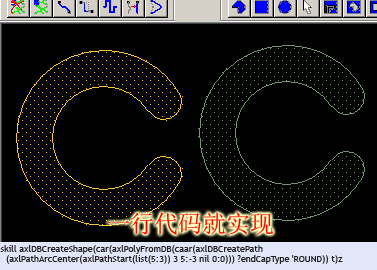

小菜一碟，给你一行就可以实现的skill例子：（你可以试着改写skill程序并看看效果,以提高你的学习兴趣）

拷贝下面内容（只有一行哦），到你的allegro命令窗口下，敲回车后你就会见到一个你要求的SHAPE了（在你的当前层下面），当前层是要支持SHAPE的才行，比如铜箔层，MASK等等。这个例子生成的是一个3mm宽的中心半径为5MM的带（如果你当前的单位是mm的话），生成的东东在坐标0:0上。

RichardLC太牛了，佩服佩服。

呵呵,我说是"小菜一碟",因为很久以前我和另外两个"SKILL爱好者"有个跟这个类似的专题讨论(就是那个当初讨论得很热烈的"牛角尖"的问题), 参见: http://www.pcbbbs.com/viewthread.php?tid=105660&replyID=&skin= 这种东东稍微融会贯通一下就很容易做到的.

真不错。
