做光绘文件时正片设置负片会有啥影响？
录入：edatop.com 点击：

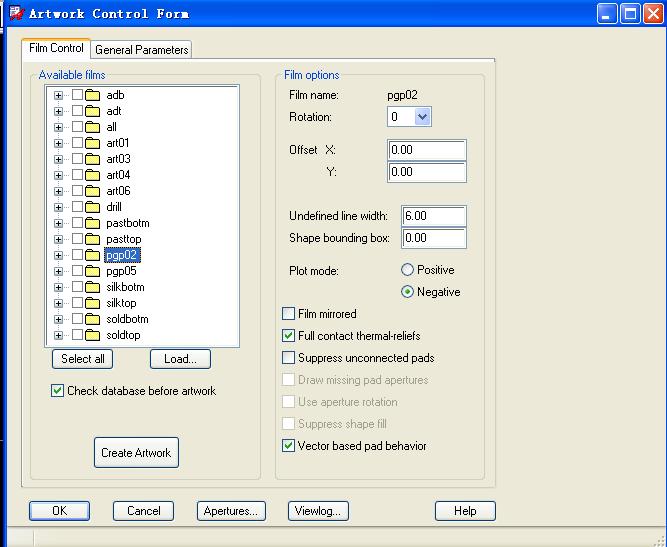

我做了六层板，做好后才发现在做底片时，把正片设置成负片了，如下图：
pgp02是GND层，设计的时候用的是正片，但做光绘文件时忘了，仍然选择成了Plot mode:negative
不知道会产生什么不良后果。
另外：Film mirror选项是干吗用的，是否做bottom层的底片时都要选中?
怎么每人知道吗?
出来后你设计应该是铜箔的地方成了基材，设计应该是隔离的地方会变成铜，正好和你设计相反
你在出文件的时候不用选镜像，是在光绘胶片时需要做的，镜像是决定底片药膜面的，按照制工艺来讲生产底片的药膜必须和板面接触的
那我不惨了，做板花了2000多，要被老板骂了
刚用万用表测了一下，似乎不是如4楼说的那样，因为BGA中心的地还是和外层的铺地导通的
麻烦了,正片和负片是完全两码事
