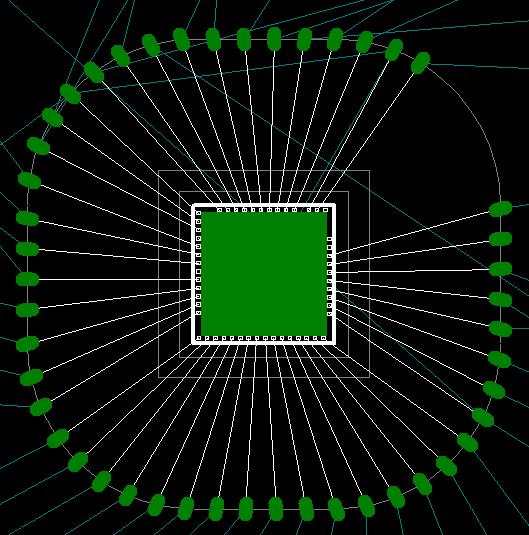

这样的bonding图

这样的bonding图

allegro里怎么做?关键是怎么移动pad,我试过，可是pad无法移动！

你想要做一个什么?那外面一圈是什么东西?pad?是属于中间的零件吗?没有见过这样的东西

你那个应该是一个零件整体，如果要移，先要给symbol加个属性UNFIXED_PINS=true

关注！

以下是引用viqkhn在2006-1-11 17:10:19的发言：
你那个应该是一个零件整体，如果要移，先要给symbol加个属性UNFIXED_PINS=true

请问兄才，UNFIXED_PINS在那个菜单里?

edit-->properties 选中要移动pin的元件的symbols，增加UNFIXED_PINS即可。

在allegro在放PAD时 有一个选项的呀 可以均匀的以弧形样子摆在周围的

呵呵,有点过瘾.

虽然没多大用.

真是奇怪的方法^^;;;

BGA的Layout,要用APD做

以下是引用zyh3666在2006-1-12 11:38:27的发言：
在allegro在放PAD时 有一个选项的呀 可以均匀的以弧形样子摆在周围的

我不想均匀放置，而是想随意放置，应该怎么做呢?

以下是引用ChanEric在2006-1-12 11:30:27的发言：

edit-->properties 选中要移动pin的元件的symbols，增加UNFIXED_PINS即可。

请问怎么增加unfixed_pins呢?

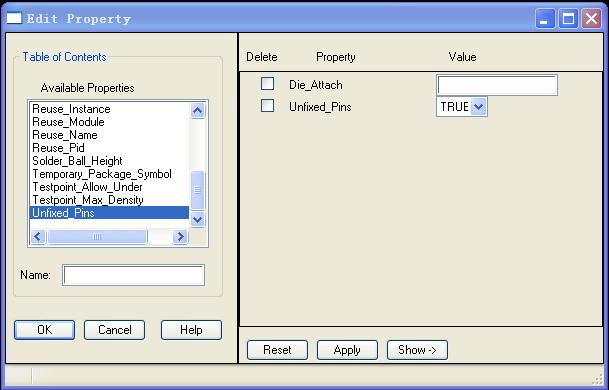

是不是这里呀，怎么操作呢?

怎么没人关注了呢?unfixed _pins 哪只有“TRUE”，再下面就是空白了。选择了空白，

还是不能移动PAD，不知怎么办呢?

^_^，好玩，在建螺丝孔的时候，建边上的 卫兵孔，这样放起来就 方便多 了 。

只要给symbols加一个unfixed_pins就可以了，后面是ture.ok后退出就 可以，然后移动的时候就 只是在find里面选pin，其实是你 没有理解上面人的 意思。再试试

小编是做游戏机的吧

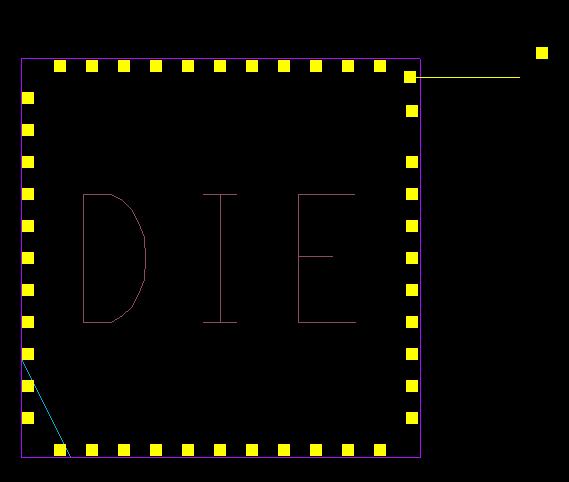

Bondpad终于可以移动了，可是Bondwire为什么不跟着Bondpad 走呢?

应该是Bondwire一端定在die上，另一端粘着Bondpad走才对啊！

高手指点！

以下是引用sevenven在2006-1-12 23:31:54的发言：

BGA的Layout,要用APD做

这位兄弟，能把这个封装发我看一下吗?

huabolee@126.com

谢谢先。

这应该是chip on borad 的ic,PCB layout是拉pad到其他零件,大pad到小pad是由打件厂做的,打飞线用的

以下是引用sevenven在2006-1-12 23:31:54的发言：

BGA的Layout,要用APD做

请 问如果你的PAD移到其他地，那些绑线会不会脱离PAD呢?

这个群里有些人真的好保哦，知道也不愿意教哦，呵呵！

不知还有没有高手愿意教我做这个呢?

等了二十多天了,就是不知怎样才能让bondwire 跟着 bondpad 移动！

好图
