大哥,看看这个吧~

录入:edatop.com     点击:

好不容易改正了一个错误,现在错误又来了~晕啊

在gerber输出时,选的是gerber rs274x,当做这一步时出现这个错。请问是不是我漏做了哪一步呢?

请帮我看看吧~

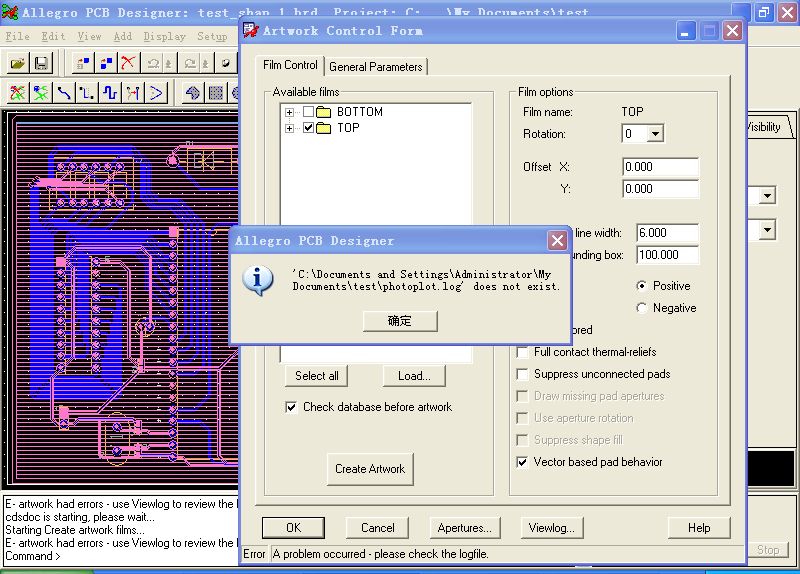

按了creat artwort 后,出现这个:



高手请帮我解答一下,不胜感激~

上面的问题已经解决了,现在只剩下这个问题了:

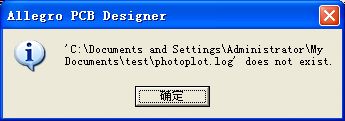

说是找不到Photoplot.log,我想请问是怎么回事?是不是要画photoplot outline?本来没有画的,不过后来画上去了还是一样的?帮忙一下~

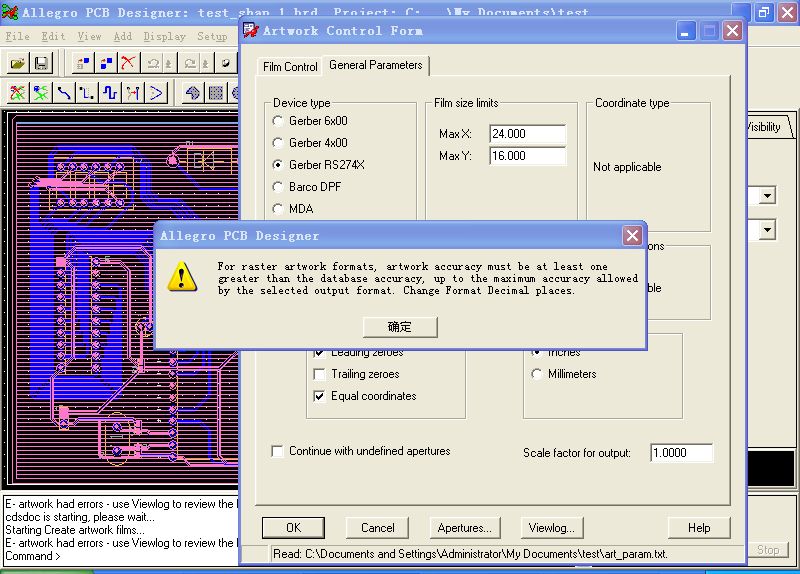

还有一个问题我把它忽略了,就是点manufacture-artwork后就弹出这个窗口:



请问这是怎么回事啊?直接忽略掉这个警告,继续做就出现了上面的问题了。

我想请问高手,指点一下应该如何正确设置才能输出gerber文件?这个问题搞了两天了还是没有搞懂,请帮忙,谢谢~~~~~~~

第一个问题试一试将PCB文件放置在浅点的目录下

第二个问题看你设置精度是否是mils 2,如果是话在光绘设置中应为5 5

有没有画Photoplot Outline?我看你的外框只有两根,我一般是三个(就是在白色外框外还有个绿色的)不知你的是什么版本。

我看了一下子,感覺沒有差,

檔案輸出應該沒問題吧,

輸出後再叫進來比對一下

第二个问题已经解决了,就差第一个问题了

找不到Photoplot.log?

哪一步生成呢?

photoplot outline应该也可以不要的啊,后来我把outline也加上去了还是不行?

这个请问怎么解决呢?是不是哪一步少做了?

高手请帮下忙吧,就差这一步了~~~~~~

总觉得可能是安装软件没装好。没遇到过这样的问题。一般工作目录下会自动产生photoplot.log.

是安装的问题吗?还是我的做法不对呢?

这种情况应该是只出GERBER 是超范围了,你设置一下范围试试看,操作如下:

SETUP---OUTLINES---BOARD OUTLINE,将你需要的板子的内容全部框进去,就可以了

不行啊,修改了还是一样的啊,与board outline无关啊

你的设计是放在什么盘下?

你最后是放在C盘的根目录下.

我也遇到这样的问题

工作目录不要有空格等符号!

把工作目录设置为: C:\WORK\    等浅点的目录试试
