求助：覆铜及TEXT修改？
录入：edatop.com 点击：
- 覆铜后，再对已经布好地网络进行布线修改时，由于周围铜皮地阻挡，无法修改。这个如何设置，才能改线?PADS中会将铜皮镂空，只显示铜皮的边框（内部没有填充），线可以任意操作，改好后重新覆上铜皮就可以。不知ALLGRO中如何实现?

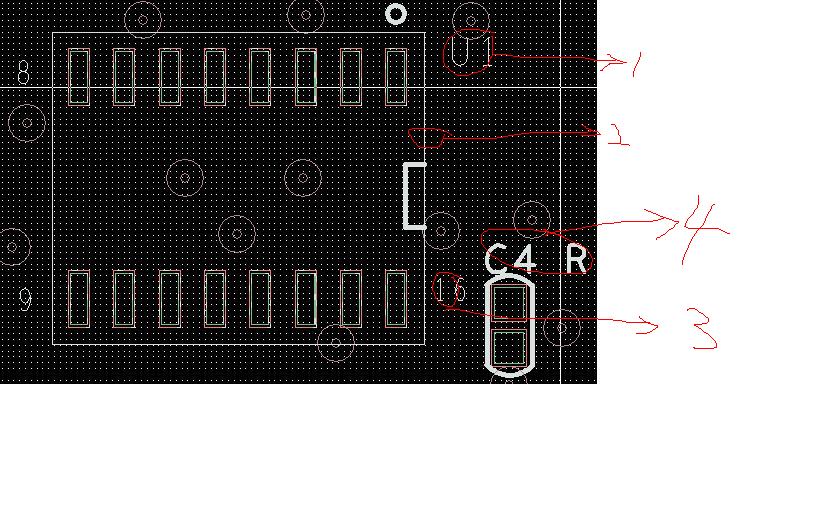

- 画好板后，要对元件丝印进行修改，有地元件改后，其显示为粗线，而有地还是细线，如何设置?如下图，1、2、3、4处。
谢谢同仁。
1 动态的铜皮是可以自动避让的啊
2 字的线宽在Setup-Text Sizes-PhotoWidth
普通的丝印线宽直接用Edit-change 在Find里选择Line，在Option里修改Line Width ， 然后再选中你需要修改的线段就行了。
其实这些线宽你可以就用0的。在生成Gerber时，在Film Options里的Undefined line width修改一个你需要的值就行了，省得一个个去改了
非常感谢楼上同仁。
