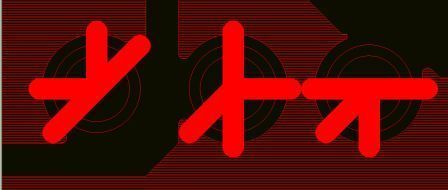

这样的shape连接怎么弄的？

这样的shape连接怎么弄的?

Shape -> Global Dynamic Parsms ->Thermal relief connects

在这个里面设定的

有的时候即使设定成全连接方式，受到DRC的限制，也不会全连接的

也是啊，我都设置对了。

还是这样显示。

1.针对某块铜，选中SHAPE，右键Parameter 里Thermal Relief Conenct 设置即可。
2.针对全局设置，打开Global Shape Parameter 设置即可。
3.针对某些PTH PIN进行设置，在PIN上添加以下属性即可。
DYN_FIXED_THERM_WIDTH  连接线宽
DYN_THERMAL_CON_TYPE  连接类型

楼上：＂3.针对某些PTH PIN进行设置，在PIN上添加以下属性即可。
DYN_FIXED_THERM_WIDTH  连接线宽
DYN_THERMAL_CON_TYPE  连接类型＂，在哪添加?

?

楼上：＂3.针对某些PTH PIN进行设置，在PIN上添加以下属性即可。
DYN_FIXED_THERM_WIDTH  连接线宽
DYN_THERMAL_CON_TYPE  连接类型＂，在哪添加?

解答：  edit--properties  然后再右窗中的options 下选择pin ,再点击pin脚，弹出框里设置就OK 了 。
