画线时，怎样不让线头自动跑偏
录入：edatop.com 点击：

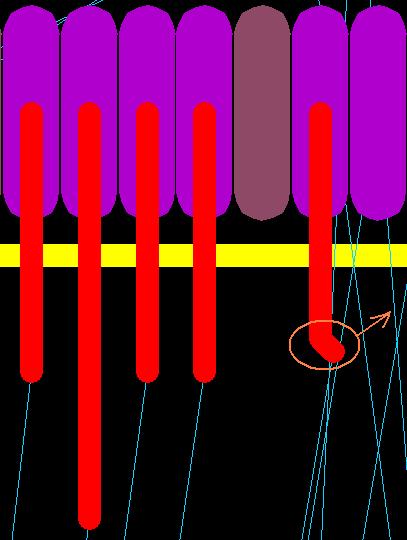

我布线的线宽为8mil，线距也为8mil。当grids设为8，画某些线时，其线头总是自动偏向旁边，如附图中标记所示。这个是不是格点设计的问题?可是我已经关闭格点显示了，怎样设置才能使不按格点布线，谢谢大家了！
关闭格点显示，不亚于掩耳盗铃阿！格点缩小是个办法，不知道还有没有更好的办法！
谢谢二楼的回复！
二楼说得对。关闭格点显示并不代表没有格点作用，减小格点间距确实可以。但allegro在布线的时候应该是可以忽略格点的吧。怎样设置才能使布线的时候忽略格点呢?（注：在option里选中gridless也不行）
难道就没有其它办法了么?
缩小格点是不错的办法！
不是好习惯,建议设置成合适的格点就可以了,让你的出现正好在格点上
应该是因为元件在设置的时候 没一个PIN的间距是不同的 所以才会产生这个问题的 我们可以改变格点吗?或者修直不就OK了吗?
设置个点为1
设置格点为精度值才行。比如，mil为单位，精度为1，则设格点为0.1
格点就是用来控制这个的，不想用这个用啥?allegro格点功能异常强大。
格点的功能每个EDA都有，基本功能。allegro没什么异常
比如PADS，去掉格点捕捉，利用贴线功能，也很方便
可以设置双格点,也就是根据你的线宽线距同时设置两个格点数据.在走一组相同SPEC的线的时候非常好用哦.
可以用下面的方法实现，不用改格点，也不用关闭，画线的时候，在结束画线之前往回稍微点一下就OK了
楼上说得没错，我也是这样做的，就是稍微麻烦了点而已。
