求助:allgro中如何锁定已经布好的线啊,谢谢

录入:edatop.com     点击:
allgro中如何锁定已经布好的线啊,谢谢

没人回答

给布好的线添加FIXED属性,方法F12->选择相应走线->添加FIXED属性。


这样选完之后在点选走好的线就可以锁住了~~

怎么样一次把所有布好的线全部锁定?

把整个板子的net全部选定,然后fixed,有没有别的办法?还有allegro里面怎么没有元器件对齐的功能啊,我用的是15.0

control panel里find选项里选定所有net;设置格点,手动对齐

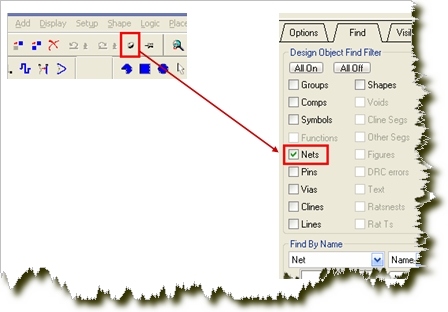

你也可以执行:Edit-->roperties 在Allegro所在界面有边的菜单的Find命令中勾选Nets,然后在Allegro界面中右键选择Temp Group然后去选择你想Fixed住的Net(可多选)选完后再右键单击选择Complete,在弹出的对话框的左边点Fixed,ok即可,谢谢!

还是有高手滴!

学习了,谢谢大家。

学习了 谢谢

高手如云啊
