求教:钻孔文件出错

录入:edatop.com     点击:

如下图,出钻孔文件时,有几个孔直径及标识叠在一起,如何解决?


非常感谢同仁帮忙.

你的这个板子是不是用了盲埋孔,请打开DISPLAY-COLOR/VISIBILITY然后选MANUFACTURING分别显示做盲埋孔的表格,把他们移开就OK了.

谢谢楼上.

今天我在MANUFACTURING中,将TOP到BOTTOM、TOP到IN1、IN1到IN2分层显视不同层间的孔型(分别选择MANUFACTURING->nclegend1-6、nclegend1-2、nclegend2-5生成过孔文件)。在ALLERO中看是好,但是导入到CAM350中,就看不见分别生成的孔型文件。

这个,我那儿没有设置好?请同仁指点一二。

非常感谢。

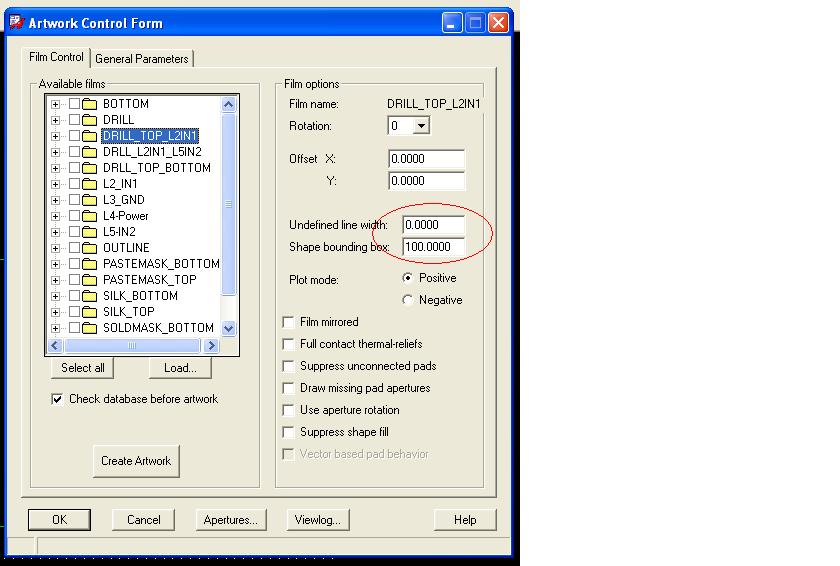

已经明白,如上图,默认线宽没有设置。
