请教制作封装的取值方法?

录入:edatop.com     点击:

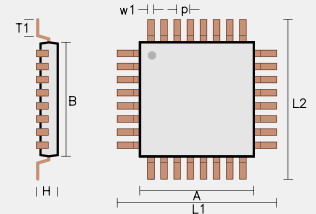

看看如此取法是否正确:

焊盘的大小

长L:(L1max-Amin)/2+富裕量,宽W:W1(max),那么,T有什么用呢?

封装的大小:

A-B区域:取A-B最小值围成的区域

在放置焊盘的时候好像都已焊盘的中心点为参考,那么在放置焊盘的时候如何确定坐标值呢?难道考虑到W/2的量?

请大家给与指点。

怎么没人告诉我呢?是太简单了么?

是太简单了点?

多思考思考!

你去网上下载IPC7351规范,会有很详细的解释。里面有一系列公式来计算制作封装时PIN的尺寸的计算,这其中有用到“T”值。
