做异形焊盘时碰到的问题
录入：edatop.com 点击：
我用那个shape做这样的异形焊盘时，发现怎么弄也不能把中间那个孔挖出来?不知该怎样弄，我这个焊盘是用在一个按键上的焊盘，他的中间我还会放入一个SMD的焊盘，所以我要把它挖空出来
想请高人指点！
挖不出来，可以断开呀
怎样断开呀?
示意图，大概这样子
dd
画好SHAPE在选SHAPE/MANUAL VOID/CIRCULAR就可以在SHAPE上面挖个孔了。
高明，我回去试一下
6楼的做法，我试过。可是我要保存时，提示说Shape symbol cannot have a void in a shape。那我该怎么做小编说的这种焊盘。

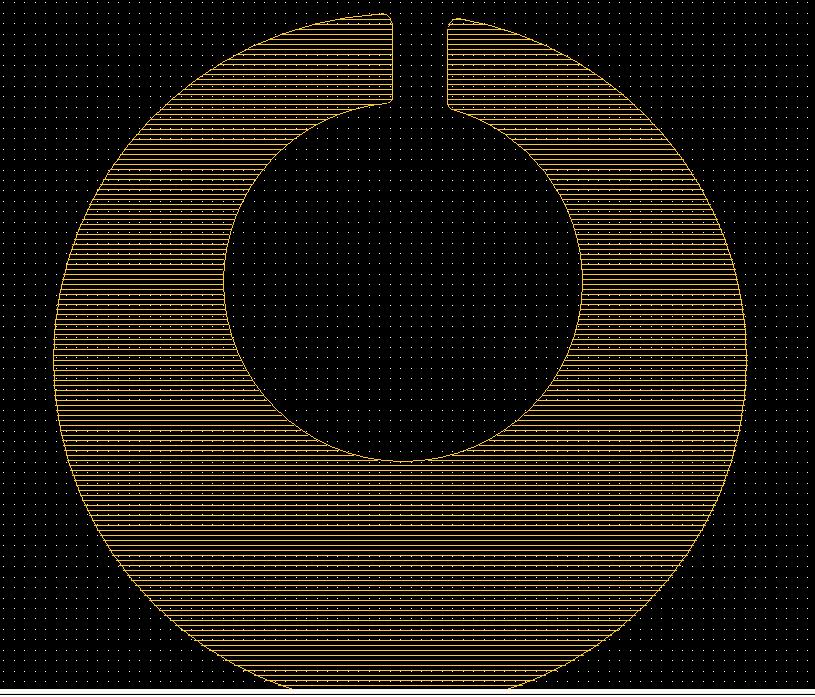

挖孔可以直接選用圓形的void，在void 后，必須再用方形的void 把圓環開一個小口。不然在建pad的時候就調不進來shape.
