关于在concept hdl中原理图库的问题

录入:edatop.com     点击:

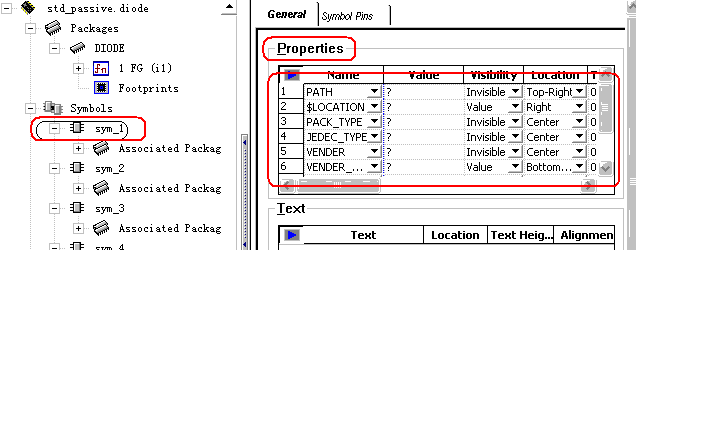

在concept hdl中properties(如图)与part table有对应的关系吗?如果在properties中少了一些项(指name下的项目)会有什么样的变化?

properties中的项目与有源器件和无源器件有关系吗?

请高手讲讲

有人知道吗?自己顶啊

首先我不是高手,是菜鸟;

properties与part table没有对应的关系,properties是画原理图时器件的所有属性,包括显示的和不显示的,比如位号的位置,part table是在ALLEGRO中器件的所有属性,这个是最重要的,比如值、封装、货号等等;

如果在properties中少了一些项(指name下的项目)只会在画原理图时缺少一些提示性的文字,对输出到ALLEGRO中应该没有影响的;

properties中的项目中有源器件和无源器件不一样的恐怕是引脚的电气属性了,无源的没有属性,有源的就要设置输入、输出、三态等属性,如果不设置的话似乎只对仿真有影响,对布线好像作用不大;

以上是我的大概理解,希望高手们不要笑话;

不知道,学习中

1.不强制 2.报错 3.根据需要
