allegro 的库管理问题.

录入:edatop.com     点击:

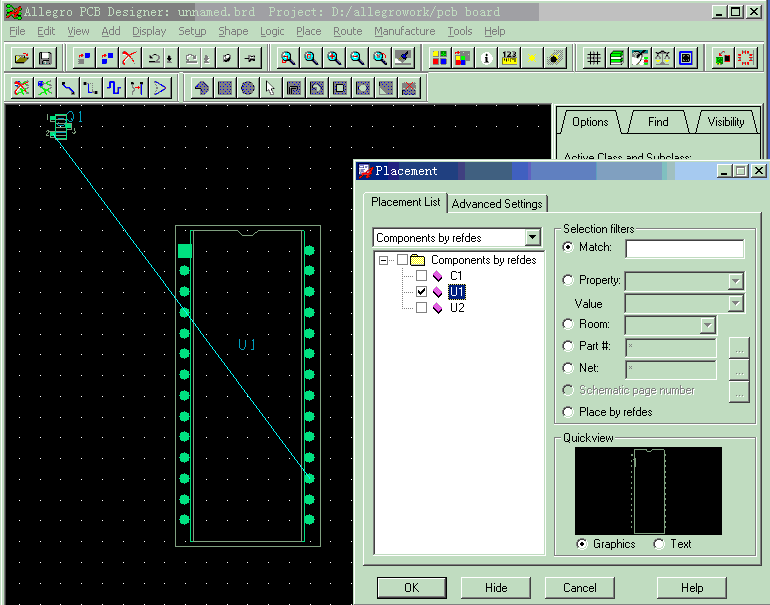

用ORCAD画原理图,在allegro建立PCB封装库后. 新建电路板,导入网表.手工布局.但此时,元件封装不能放置在PCB工作区域中.请问是何原因?

那你要看是否是因为schematic中的PCB footprint 和你库中所做的封装名一致.另外在导入之前,应该先设置好PAD ,symbol的路径

看你的下面的提示就知道了,在命令窗口,要不你贴上来也可以,帮你看看就知道了

不会是放了之后没按OK,取消掉了吧

命令窗口提示 错误:

Placing C5 / 0603C / 0603C.last pick: 30.4800 66.0400Pin numbers do not match. Check device file.Placing C5 / 0603C / 0603C.E- Symbol 3528T not found for component C6.Command >

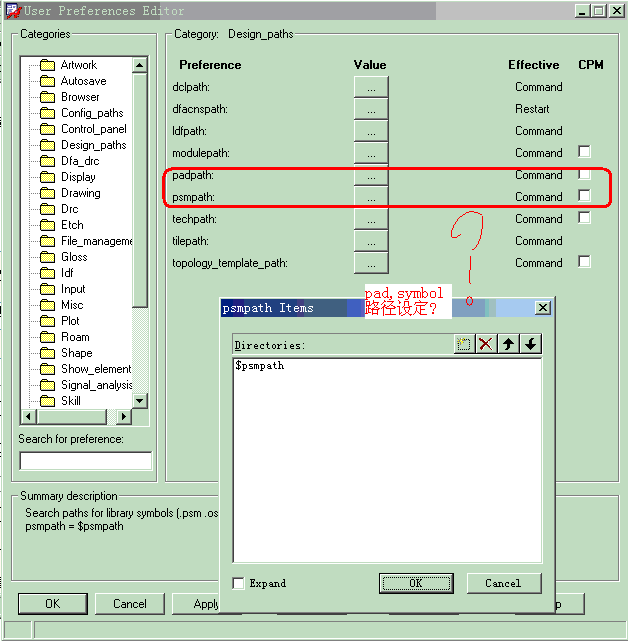

如果是路径设置不对的话,是不是在下图所示的地方设置PAD ,symbol的路径?

是在此处设路径

Pin numbers do not match.  Check device file.原因找到,是原理图的DIP 器件是27脚.指定的封装是DIP28.导入网表时没有提示错误.但在放置元件时就不能放置在PCB板中.命令窗口报错"in numbers do not match.  Check device file."
"E- Symbol 3528T not found for component C6"错误原因应该是在symbol的路径中没有对应封装了!
谢谢各位!

1,导入网表时是不会出错误的,Pin numbers do not match就是指你的原理图与footprint的pin脚不对应

2,Symbol 3528T你没有footprint 了

下次是不是就很好解决这些问题了。

pin number 不匹配,我遇到过,可能原因有:

一、管脚序号不对应,例如:原理图中是1、2、3,封装是2、3、4;

二、管脚数目不对应,例如:原理图中是,1、2、3,封装中是1、2或者1、2、3、4等。都会出现看得到元件,但放不到工作区。

楼上的都是厚道人啊!感谢感谢!

各位能不能聊聊都是怎样建立,编辑,和管理自己的库的呢?

修改后封装后,采用何种方式可以更新板子上的数据?

只要封装的名称不变的话,很简单就 搞定

place--update symbols就可以了,不过你的封装必须在你链接的库中哦

又学到一点点.谢谢

Allegro 交流QQ群:10993420

交流中进步,自学中成长!问题让自己知道进步!

板框建了么

管理库是很烦的,但可以保证不出错,

1,建立CIS的原理图库文档。

2,有自己公司的Footprint库文档。

3,就是要建立一个可供链接的access或SQL的库(库文件要包含芯片的各种信息,如名称,PN,footprint,Sch_part,CLASS,Datasheet等等,其中Datasheet是可以做成链接,链接到     你的任何一个器件的Datasheet的。

4,建一个数据源.

5,到cis下设置将cis与你建好的access或SQL的库链在一起。

ok!在项目中设计原理图时你调用的所有cis的器件都可以通过link datebase 来完成。只要执行link datebase那么你要在access或SQL的库中编辑的器件属性都会带到原理图器件属性中。所以平时只要对你的access或SQL的库进行管理就可以了!

提示:千万不要将你分得很细的CLASS属性带入allegro中。因为allegro的class只有3中。

希望有更好的方法,希望高手补充!
