如何给没有net属性的via，shape加入已有的net中？
录入：edatop.com 点击：
如何给没有net属性的via，shape加入已有的net中?比如加入到gnd中，我在PCB中移动一下元器件，很多via的net就没有了，我可以走线的方式把via加入到gnd中去，就是不美观
整板画一个gnd铜皮（记得关掉drc和smooth），然后随便删除一个没网络的via或者移动一个都可以，这样所有没有net的via就是gnd了，印象中15.5的版本是这样。
铜皮不知道怎么统一改，楼下继续
Shape/Compose Shape

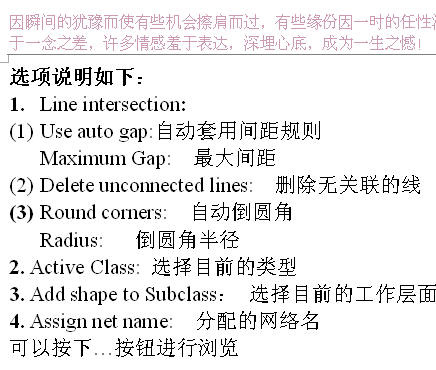

使用Shape>Compose Shape 命令，可以将围起来的线段转换成Shape，其控制面板的Options Tab，如右图所示。
虽然不是直接的命令，但绝对可以实现你想要的功能，试几下你就明白啦！
嗯，是的，能实现我想要的功能的，谢谢
