allegro 16.2的一个小问题！

我刚刚安装了allegro 16.2, 有个小问题,请赐教！

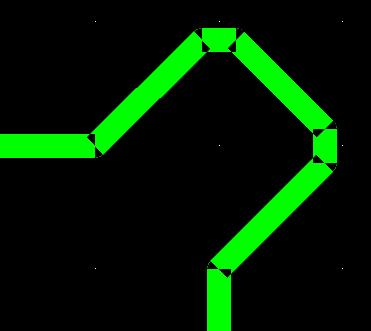

就是在走线走45度线的时候,那个线角空空的,能不能显示全的?谢谢谢谢！

就是走线移动的时候转角不要显示空的.

完成的是在Design parameter Editor里设置即可.

怎么没人知道么?我在allegro15.7里,在走线的时候,不会出现这样的,期待解决,谢谢.

感觉视觉不好,不喜欢这样,所以希望能修改.

没有用16.2，在15.5里也可以出现类似效果，选择setup->drawing options->display->cline endcaps，不知道是否适用于16.2。

这个缺角是在走线的时候出现,完成后的是可以通过cline endcaps选项来确定是否显示.我现在的目的就是,在走线的时候不要出现缺角,请使用16.2的朋友看看,谢谢了,我找了一下,没找到.郁闷.

也求该问题答案?不知道小编现在解决否?

也求该问题答案?不知道小编现在解决否?

setup->Design Parameters->display->cline endcaps 就可以了呀，跟其它的版本差不多，可能就是入口有点不一样
