请教特殊设计，用SKILL完成的算法或方法。
录入：edatop.com 点击：
由于公司产品的特殊性，必须用两个特殊网络，在特殊的层面绕蛇形线。几乎要绕满整板。

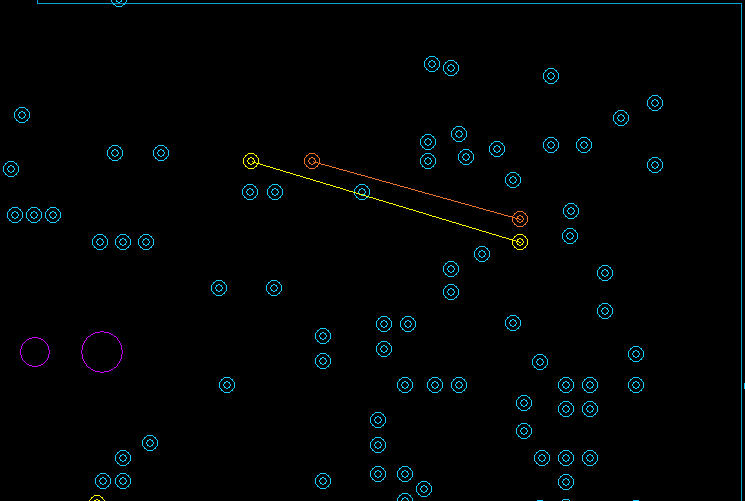

1. 未绕之前的两个网络如（图一）
2. 原则上绕线的形状必须同（图二）相近，线宽/间距为5mil/5mil。
3.（图三）已经完成绕线的板子。
绕线必须两个网络并行着一起绕，但由于需要避让过孔之类的，形状肯定会有所改变。
由于每个同类项目都需要有这样的绕线，而且至少花三、四个工作日来完成，特别繁琐。
所以想用SKILL写个程序来完成。本人在SKILL方面还算精通。
但是对于此类型的走线，实在找不到什么很好的方法。
请论坛上的高手，给些建议，比如在算法方面的建议。
感激不尽！
lz能不能讲讲为什么要这样走线?处于什么目的?埋阻，埋容还是埋感，还是特殊的天线?
wow
