请问在cadence15.2中怎样生成ncdrill1.tap?

录入:edatop.com     点击:

请问各位大虾:

在cadence15.2中怎样生成ncdrill1.tap?

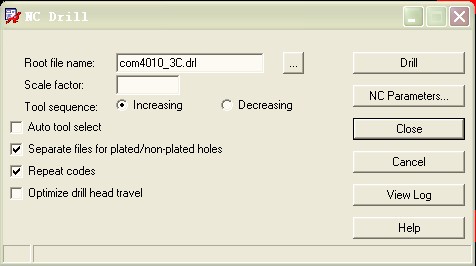

manufacture_NC_NC drill:在窗口中点drill,后缀为drl就是啦

ncdrill1.tap,是一个纸带文件,用来打孔的。现在的厂家已经不用这种方法了,过时了

只要提供*.drl 就可以了。

是的是的,15.2的钻孔文件已经更改了

我试过了可以生成*.dr1,不只一个文件;

请问这样的文件有几个,是不是和光绘文件一起给制板厂就可以了?

有時drl會有兩個

一起給就沒錯啦~^^

我生成的就有两个,谢谢上面的各位兄台

生成两个是因为你选择了plated 和not plated分开生成

原来如此,谢谢八楼的朋友

不用谢
