SMD PIN 与VIA靠太近不会显示DRC
录入：edatop.com 点击：

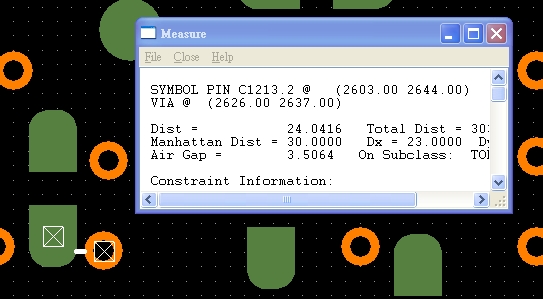

请教有谁知道SMD Pin 与 Thru Via之Spacing 设为5 MIL时,而实际上只有3.5 MIL, 在同一NET时 DRC不会告警的原因,如图
Allegro Version 15.7-s100
是不是相同网络的原因?没设置是不会报错的.
YES
恩 对 要打开Same Net DRC
谢谢,已经解决
還有個比較笨的方法 建零件的時候畫個比PIN大5~6mil的VIA KEEPOUT TOP
学习下。
做个skill可以查出来。
