PCB的阶数的含义是什么
录入：edatop.com 点击：
经常听说是几阶PCB，悄悄的问一下，PCB的阶数的含义是什么?
真的不懂啊！大拿给解释解释！
还请坛友耐心解释一下，在网上查了半天，根本找不到印制板的阶数究竟是怎么回事。画的板子不能加工，太麻烦了。救命！
关于阶个人是这样理解的，从top到bot用最短的孔把板子贯穿所需要的孔有几种就是几阶。比如说板子有8层，当中有1－8，1－2，2－7，7－8孔，其中1－8本身就是贯穿孔，1－2和7－8是同一种孔，所以这个板子贯穿所需1－2，2－7两种孔，即2阶板。
或者换个说法，阶数是板子压合完整前所需钻孔次数。

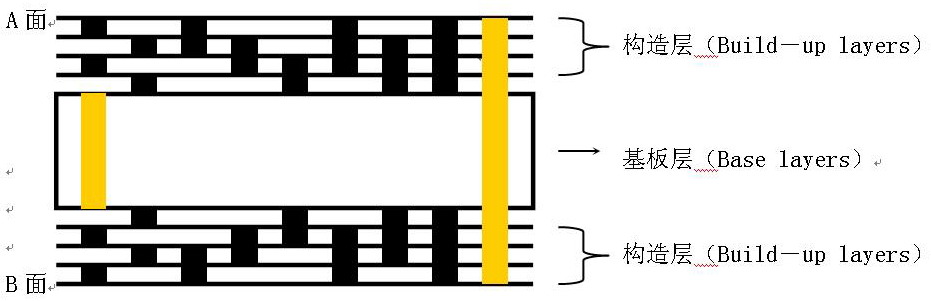

多谢higeen的讲解。别人送我一个图，可以加深理解。我理解阶数就是构造层盲孔的种类。构造层是很薄的、可以用激光打孔的、可以设计直径很小的过孔。基板层用的就是普通的材料，机械加工，过孔不能太小。图上构造层有4种盲孔，应该4阶的。
fg
学习下。
