Allegro 16.2下的Pin显示设置问题
录入：edatop.com 点击：
在画板时 我只想看pin的某层(soldermask)边界线就够了，不用将整层的颜色都显示
请问如何设置?
这两种显示方式如何设置?
多谢了！

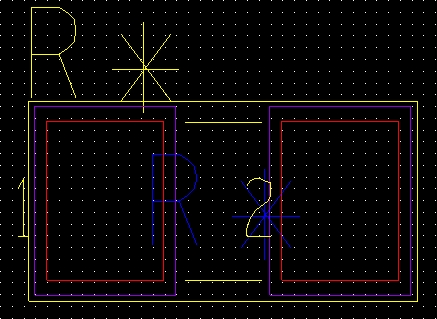

附件1：是我想要的设置下的效果

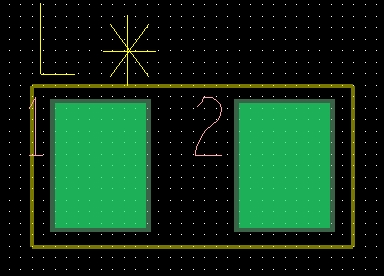

附件2：是我现在的pin显示的效果
我想要的显示方式：
=============================================================
我现在的显示方式：
Setup---->Design Parameter---->Display选项卡（去掉Filled Pads打钩选技即可）
多谢了
学习下。
