如何在soldermask 露铜线?
录入:edatop.com 点击:
没有办法z-copy。
不要画shap.

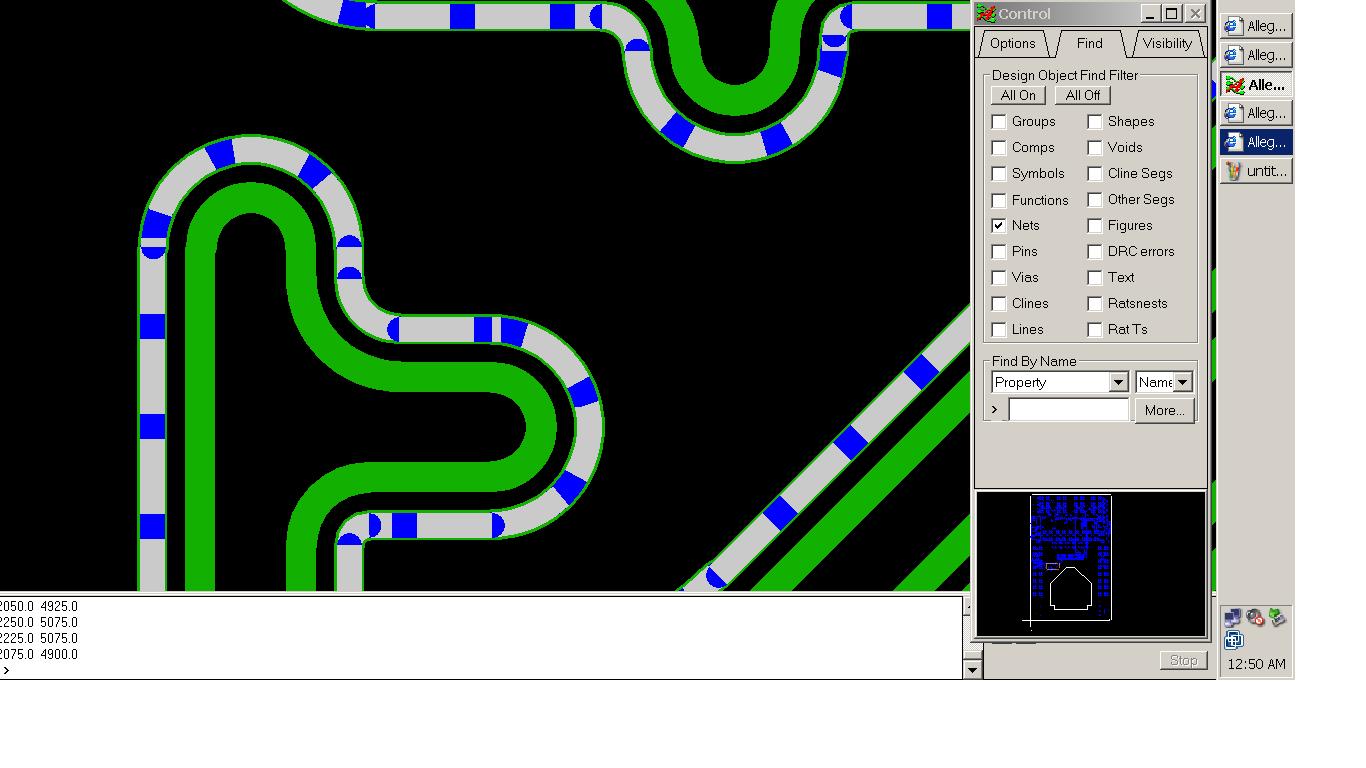

有没有办法简单地把top的cline直接加宽.5mil放到Geometric-Soldermask top?
xiexie
将需要加soldmask的线export\sub_drawing出去,打开subdrawing文件,用记事本格式,CTRL+H用+5mil后的线宽数替换原来的线宽数,“ETCH/TOP&BOT”替换成“BOARD GEOMETRY/SOLDERMASK_TOP”,保存后导入PCB就可以了
