搞定了有赏！RMB1000

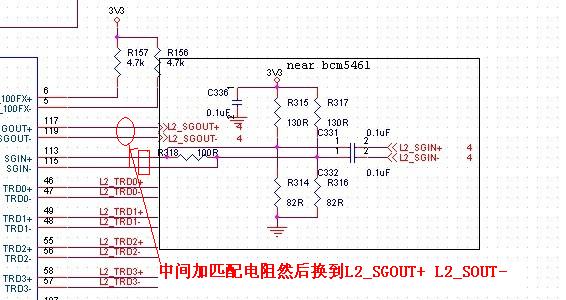

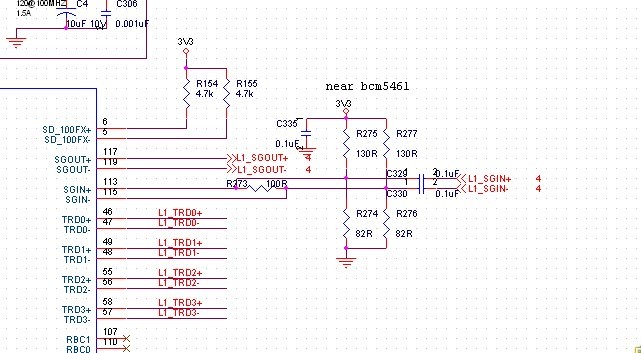

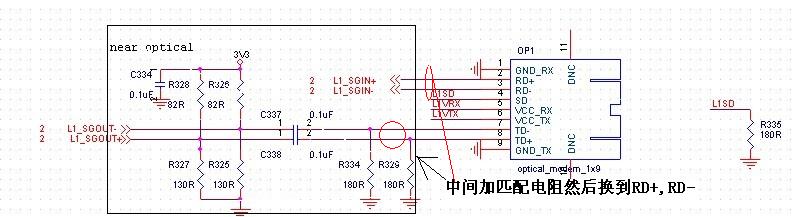

我们做的千兆数据传输交换设备现在遇到一点问题，也就是最后一步了。如果高手能帮我解决，我们有赏。现在就是PHY(5461S)和光模块(1*9)之间的没信号连接。如果可以帮我解决。非常感谢！ 我们那原理光模块的周边配置有问题，不过我们都已经改过来，可是还是不行！我们改的在L1_SGOUT-和L1_SGOUT先经过C337和C338然后在经过是图中的匹配。还是不行。很闹心！

期待高人出现

提几点建议
1：光模块的PCB的封装是否正确?
2：光模块的电源是否接上?
3：你的光模块的是使用的几V的?、有5v和3.3的区分?
4: 你的走线问题了， 有没有按照差分走，有没有做等长，等等。

3楼的朋友所说，你可以试试。

小编确定R318是这样用的吗? 呵呵

回复 6# evel

    没错，就是那样的接的！

回复 3# lxh528417

    你说的那些我们在测试的时候都检查过了，没有问题了！最郁闷的就是PHY的内部环回都是好的，可以就是信号到不了光模块。

回复 8# 521pcb-allegro
那样的话，我想问一下，你们用的几层板，若是四层以上的话，这部分线内层有没有跨分割。把上拉和下拉的电阻换个阻值试试，具体怎么计算我不是很清楚，

你的输入输出是否接反了。T应该对应R, R应该对应T吧，PHY的输入接光模块的输出，PHY的输出接光模块的输入。

我又想到了一个测试的方法，你在光模块处自环，看看能换回吗?可以的话说明线路没有问题，你再找找光模块参数和匹配电阻的问题的问题?
另外：你没有加终端匹配电阻。

是不是你的原理图上面的网络名搞错了，上面的图片中网络名叫L1_SGout/SGin,但是下面的图片中只看到了L2_SGout/SGin啊，两个网络名都不一样，应该上下两张图片的网络连不上吧。

1，R318这样连接?
2，LAN口离PHY的距离?
3，PHY  PIN脚处是否有信号?

呵呵, 照本宣科一下哈：
The PHY has built-in a 100Ω termination resistor on SGIN+ inputs.
去掉R318。换0.01uf coupled cap

回复 10# lxh528417

    没有接反，PHY的TX对应光模块的TX因为光模块的TX是往外面发信息号！

回复 13# 网上邻居

    最头疼的就是PHY的管脚没有信号输出。我们贴了5PCS板，都是同样的问题！

回复 12# HASHWLIU

    这个是我截图没有截好，但是周边的配置是一样的，你把那个L2当做L1的就行。因为他们这是样的连接过来的！

回复 14# evel

    这个我们也试过，不行，没什么效果。谢谢你的回答！

可能你没有看清楚我说的内容，你没有加终端匹配电阻，并且输入和输出的匹配应该弄反了，我发图给你解释一下。[

回复 19# lxh528417
PHY的内部环回是可以的，现在PHY没有信号出，匹配也测试不了！

回复 20# 521pcb-allegro

    你好，若是BCM5461S的管脚没有输出的话，估计应该是BCM5416S的设置的问题，你找一个pdf对照一下吧，我建议你先看看modes，是不是设置错误，还有时钟sclk有没有正确。你发的图纸给了我们一个误导，呵呵。

回复 20# 521pcb-allegro

    你好，若是BCM5461S的管脚没有输出的话，估计应该是BCM5416S的设置的问题，你找一个pdf对照一下吧，我建议你先看看modes，是不是设置错误，还有时钟sclk有没有正确。你发的图纸给了我们一个误导，呵呵。

好专业的问题
希望以后能解决 现在只能目视LZ了

回复 21# lxh528417

    我们设置没有错，查看寄存器都是对的！25MHZ的时钟输入都有，让人很诡异！

现在真的不好说了，可以贴个PCB图吗?期待最终的结果了！

真要命啊！

HI,你这个现在搞好了吗?我是做RF的,对于这个问题,仔细分析,如果软件没问题的话,那肯定出现在HW上,要仔细分析一下,加我QQ:185962841,

回复 26# lam007

    呵呵！加了

有没有试验一下阻抗匹配的问题?差膜阻抗跟共膜阻抗是不一样的，虽然都是差动信号。

这俺可是外行,帮不了你.呵呵~

R318在哪里?我怎么没有找到?
为什么82R和130R的电阻在IN和OUT上不一样?这样接的话一个是1V，一个是2V了
