cam350 怎么看不到椭圆过孔？急，有图！
录入：edatop.com 点击：
已经执行过nc->nc route了，难道这个只在光绘机才能看?

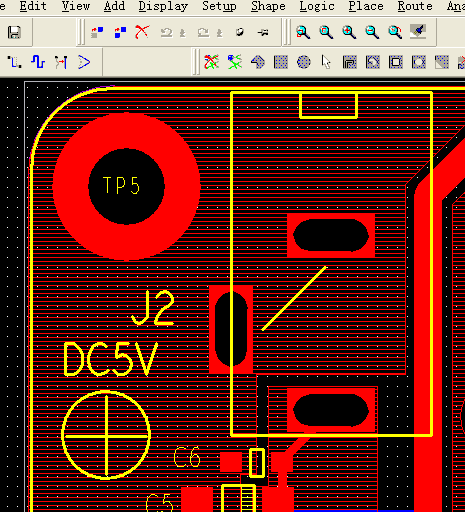

pcb：

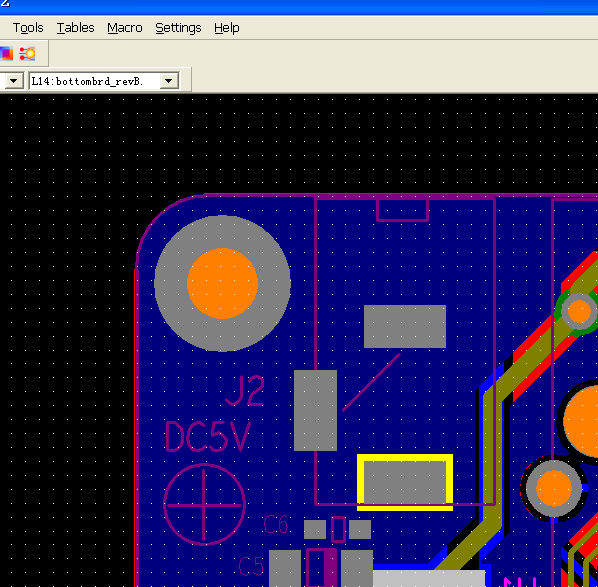

cam:

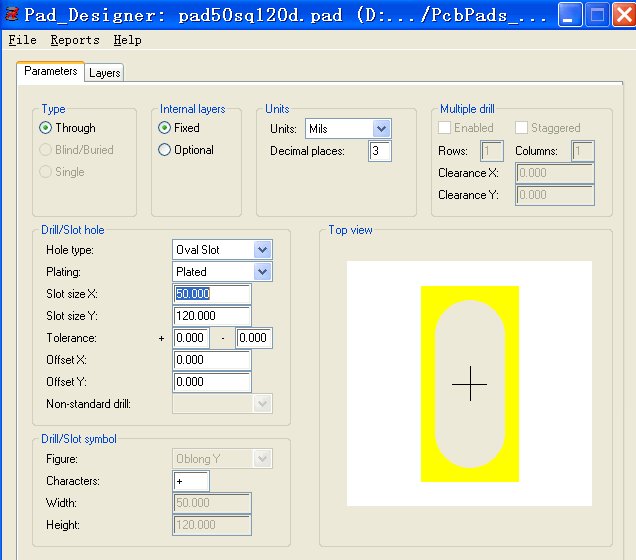

pad:
pcb：
cam:
pad:
选择钻孔层就可以了
问题解决了没?
没有啊，3楼说的能不能详细点?你说的是导出的钻孔层是吧?
我已经导出了啊，与其它层放一个文件夹里的，而且cam350选择的是file->import->autoimport。

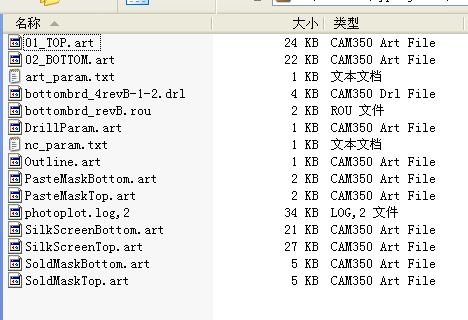

导出的文件有这些，也是导入到cam350的，知道的大侠吭个声啊！
无大虾?我只能加图片说明么?不过有的厂商就能看到，有的看不到，估计跟光绘机软件有关?
也遇到过类似情况，也不太清楚如何好办法解决。
通常来说，非圆形钻孔都不是钻出来的，有的是用铣刀铣出来的，有的是用钻头连续钻出来的。因此，这种椭圆形孔在钻孔文件里面是没有数据的，板厂会根据MANUFACTURING/NCLEGEND-1-x层的椭圆形绘制一个铣刀路径，来制作。或者做一个铣刀文件也可以。
