allegro产生丝印时出现的问题。
录入：edatop.com 点击：
第一次用allegro设计线路板，坎坎坷坷，到生成丝印时发现一个问题，网上搜索不到解决办法，往高手解决。

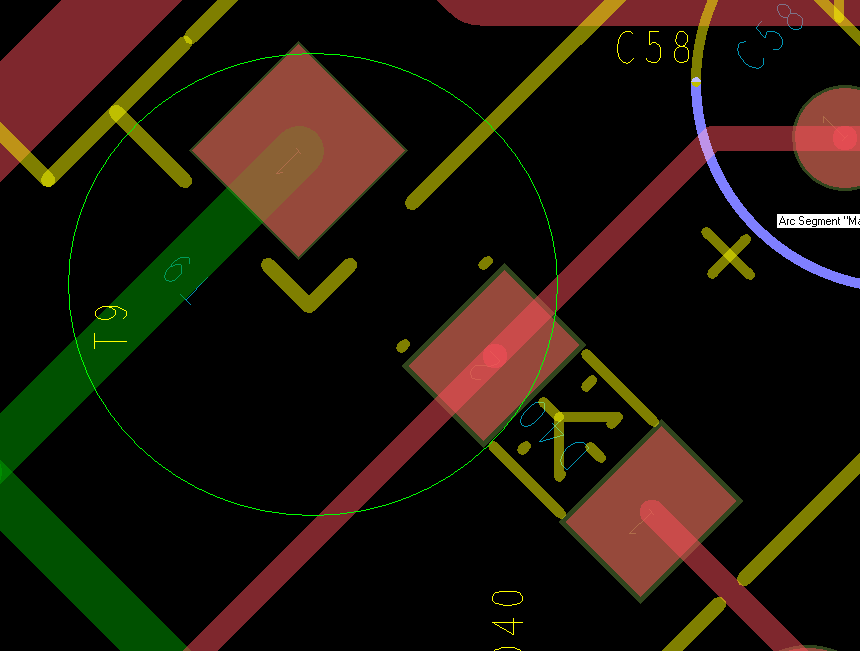

使用silkscreen命令，产生丝印层。如图1所示
图1
在绿色圆圈内，有几根线被断开了，请和图2比较一下。

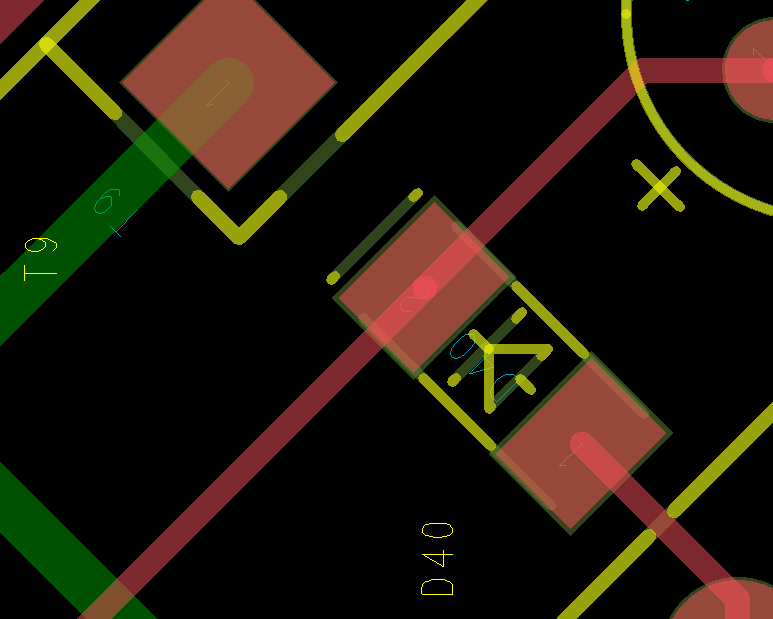

图2
我把这两个元件倾斜45度角放置。如果不倾斜，就没这个问题。请问这个问题如何解决。谢谢。
使用silkscreen命令，产生丝印层。如图1所示
图1在绿色圆圈内，有几根线被断开了，请和图2比较一下。
图2我把这两个元件倾斜45度角放置。如果不倾斜，就没这个问题。请问这个问题如何解决。谢谢。
补充一下，我用的是16.2,winxp操作系统。
帮你顶一下！
帮你顶一下！
请大家参观我的PCB LAYOUT展示图 http://photo.blog.sina.com.cn/maocheling
颜色问题?
不是颜色问题，图2是我把package_geometry中的silkscreen_top层打开的，生成的autosilk_top层应该和silkscreen_top层一样的啊。
没破解好可能是破解的问题
你们没出现过这样的问题吗?
应该不会是破解的问题吧
