有个问题求解...

录入：edatop.com 点击：

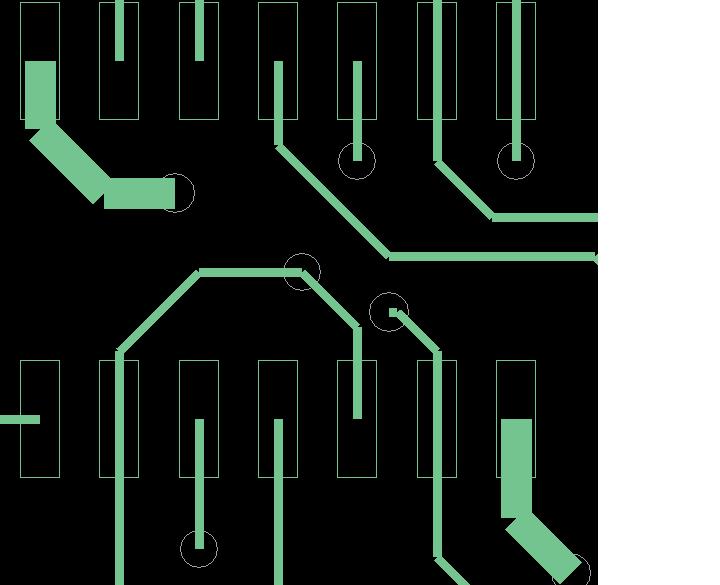

今天用15。7打开了一个14.2的板子，发现走线显示有问题，如附图所示，请教下大家有没有碰见过这种问题啊?如何解决?

谢谢！

LZ是个新手啊！

呵呵呵呵老师傅也会碰见新问题哦...

呵呵, 是呀..
有時候簡單的事情也會犯糊塗呢

晕，这也能称叫问题。

知道的当然不是问题，像我这样不知道的就是问题了。

你是用45度角画的么?怎么还有锯齿。

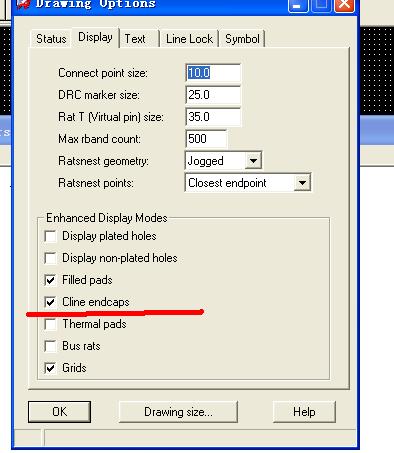

呵呵就是显示的问题啊。勾上CLINE ENDCAPS 项就好了。
