制作PAD时hole type为recrangle slot时，生成的Gerber的drill文件出现的问题
录入：edatop.com 点击：

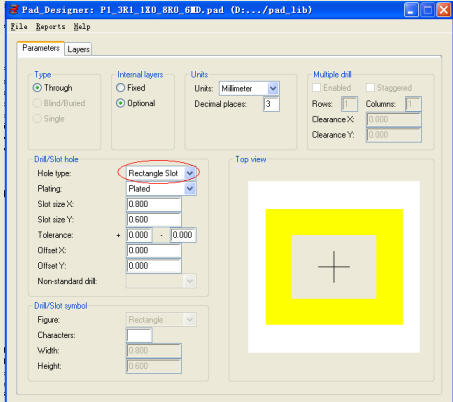

如下图所示，我在制作PAD时hole type为recrangle slot时，也就是内孔为方形时，生成的Gerber的钻孔文件中没有drill显示，因此在制版的时候厂家说这样的pad没有钻孔，请各位帮下忙。
坐等强人…………
上图Characters处填上一个字母标示,如A,B,C........
gerber里面是体现孔的，只体现焊盘。孔要在钻孔文件里面看。也就是在gerber里面把drill打开。
另外，如3＃所说，你做封装的时候得把标识符号加上。
回复 4# higeen
drill打开后还是没有！我以前的设计中也是一样，都不能显示出来。
