求助，pcb图问题，十万火急..
录入：edatop.com 点击：

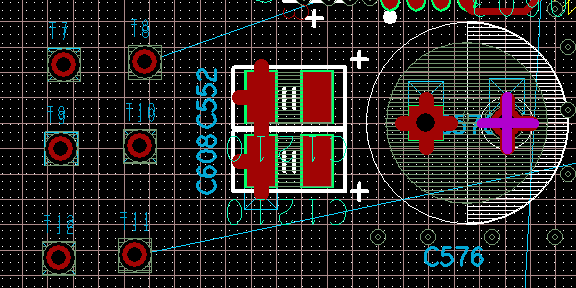

最近改一个板子，发现一些器件没有飞线，主要是接地和电源时特别明；想删除几个固定孔也没法删除；还有想把板子边框outline修改，也删不掉，好像有保护。不知道怎么设置，，望高手指教..
看看有没有被锁定，有的话解除锁定属性再删
PADS不懂呀！
这个我也不是很会啊，望高手指教，我们也学习学习！
1、可能是被锁掉了，双击解锁（glued的勾去掉）；
2、可能是先与其他器件组成了unions，再锁掉了，你右击空白处，选择unions，选择属性解锁，再将unions break掉；
3、可能是所在的网络锁掉了，解锁对应网络；
谢谢，已经解决，被锁定了，，，现在飞线还是显示不全不知道怎么回事
重导一次原理！
在ECO模式下，比接地的焊盘上引飞线到上面行不?
这个几层板上钉钉
在router editer模式下都显现，我发现主要是些地线，电源线，不显。是不是网络设置问题。我现在还是没搞明白
:(
感谢小编分享
