pads的PCB怎样导入ALLEGRO里呢

pads的PCB怎样导入ALLEGRO里呢

【如果Allegro是15.1版本的,则需要将PADS的文件Exprot出PowerPCB5.0版本的*asc文档,将Allegro 安装路径下

的pads_in.ini文件复制到*asc文档所在的文件夹里,打开Allegro,执行:File/Import/Pads...,出现对话框,PADS ASCII input file一栏选Exprot出的*asc文档, options file 一栏选文件夹里pads_in.ini文件,Run 即可。新建一个BRD文件（空板文件），存放到某指定路径；并把库的路径也指定到这里；然后把要转的ASC文件也存放到这个路径下。总之把要用的文件，要设的路径都存到、指定到一个地方，（INI文件不需要存这里）再转位号就不会变空了。】

以上是在网上搜到的，可是我在导入的时候出现了报错，请各位大侠指教……

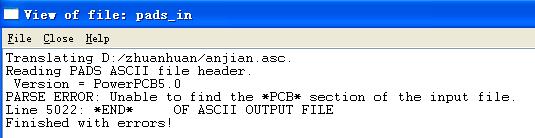

log文件的报错如下：

【Translating D:/zhuanhuan/anjian.asc.
Reading PADS ASCII file header.
Version = PowerPCB5.0
PARSE ERROR: Unable to find the *PCB* section of the input file.
Line 5022: *END*     OF ASCII OUTPUT FILE
Finished with errors！】

怎么没有人回答呢?

导出3.5版本以下的

回复 3# thd2005

导入3.5版本以下的可以导入，导入没有error，但是在Allegro导出来是空的。
