关于allegro16.2等长线的设置问题
录入：edatop.com 点击：
请问各位大哥，我这里设置一对差分对规则DIFF_PAIR，要求等长误差不超过2mil，我在CM里面的Electrical-routing-differential pair设置Phase Toleranc值为2mil，并把此规则分配到我需要定义的一对差分线上RXDIN+/- ，但是当我走完这对差分线后，element这2根线，发现他们的长度相差可不止2mil啊，allegro也没有报错。这是怎么回事啊?是不是我哪个地方还没有设置好，或者说有其他地方的设置优先级大于这里，让allegro先执行那里的规则了?

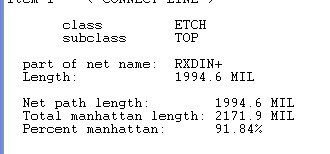

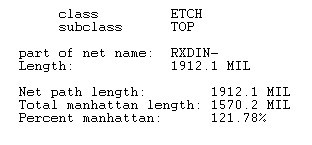

详见贴图：
Allegro, 等长, 设置
详见贴图：
Allegro, 等长, 设置
没高手帮我解答下吗?
