我的钻孔怎么变成这样了?

录入:edatop.com     点击:

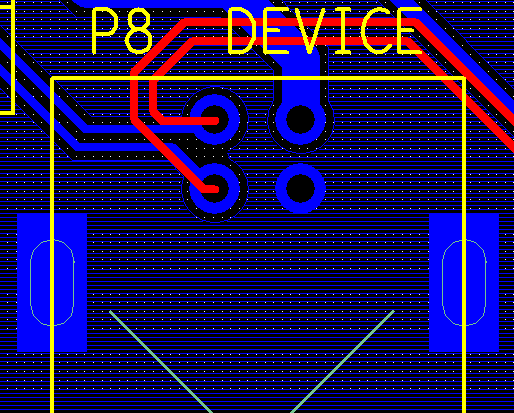

之前左右两边的显示有空的,跟上面4个的类似。
后来我点了manufacture->dimension/draft,忘了哪个命令了,就变成有根线的椭圆了,怎么恢复?

路过看看没看明白。把截图弄小些看看啊

呵呵!我是新手!谁知道也告诉我一下

新手,顶起!

没看懂什么意思呀  是不是说你打孔时 钻孔成椭圆 了?  这样的话 你只要在打孔时 选右侧栏的Options的act和alt不要显示同一层就OK了!  你说选 了这个manufacture->dimension/draft  就变成有根线的椭圆了?  是不是选了快捷键是F7的那个

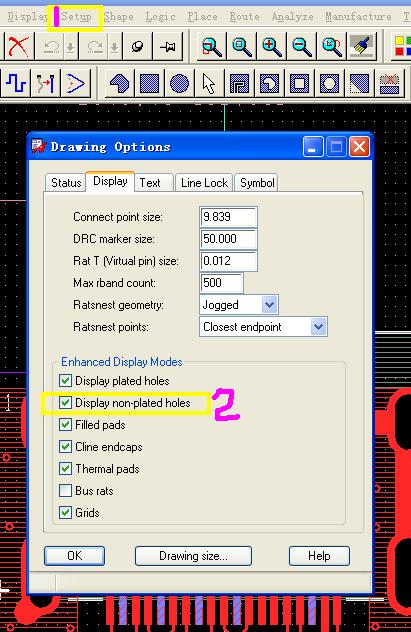

椭圆是不是设成non-plated啦?


kkkkkkkkkkkkkkkkkkkkkkkkkkkkkk
