表层铺铜的Create Pin Voids

录入:edatop.com     点击:

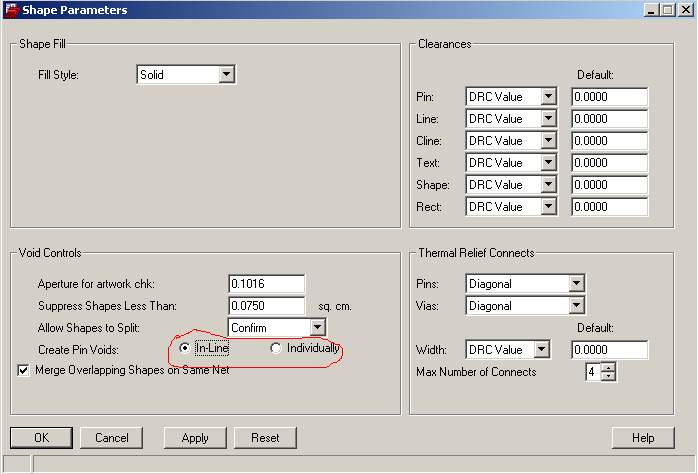

表层铺铜的时候,由于铺铜和pin的间距问题,在pin与pin之间经常会产生一些尖角,甚至由此产生problem。一个一个修改boundary又很麻烦,其实在Allegro里面已经有办法避免这个问题了,就是在add shape之后的shape—parameters里面,Create Pin Voids选中In-Line,这样就可以避免上述问题啦。(默认状态下试Individually)如下图所示

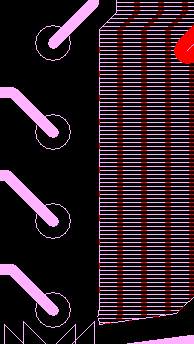

那么不产生尖角会产生什么样的图形呢?搞张对比照片嘛,是吧!^_^

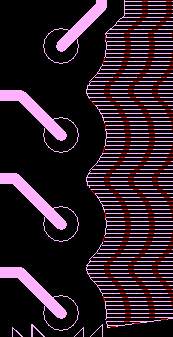

就是类似这样的区别啦:)

这玩意敢情好耶,先收下了!小编真好!

pig小编好細心哦,這個也讓你發現了!(^00^)

这个很有用,以前我只能加大CLEARANCE,但是这样都大了,有些地方进不去。
谢谢小编!
我一个安装问题能抽空看看吗?

thanks

看来gingerpig深得人心啊,哈哈~~~~~~

不过好像对方形的pin,避开时没用

我咋找不到这个呢?
15。0里面在哪呢?

GINGERPIG人气好旺啊,大家都投她一票吧.

对方形pad的也是有效果的啊
不过本身方形pad本身在铺铜的时候产生尖角的情况就不多啊
所以,看起来效果不是很明显啦:)

15.0没玩过。不知道哦。
不过应该差不多的位置会有吧?!
我猜~~~

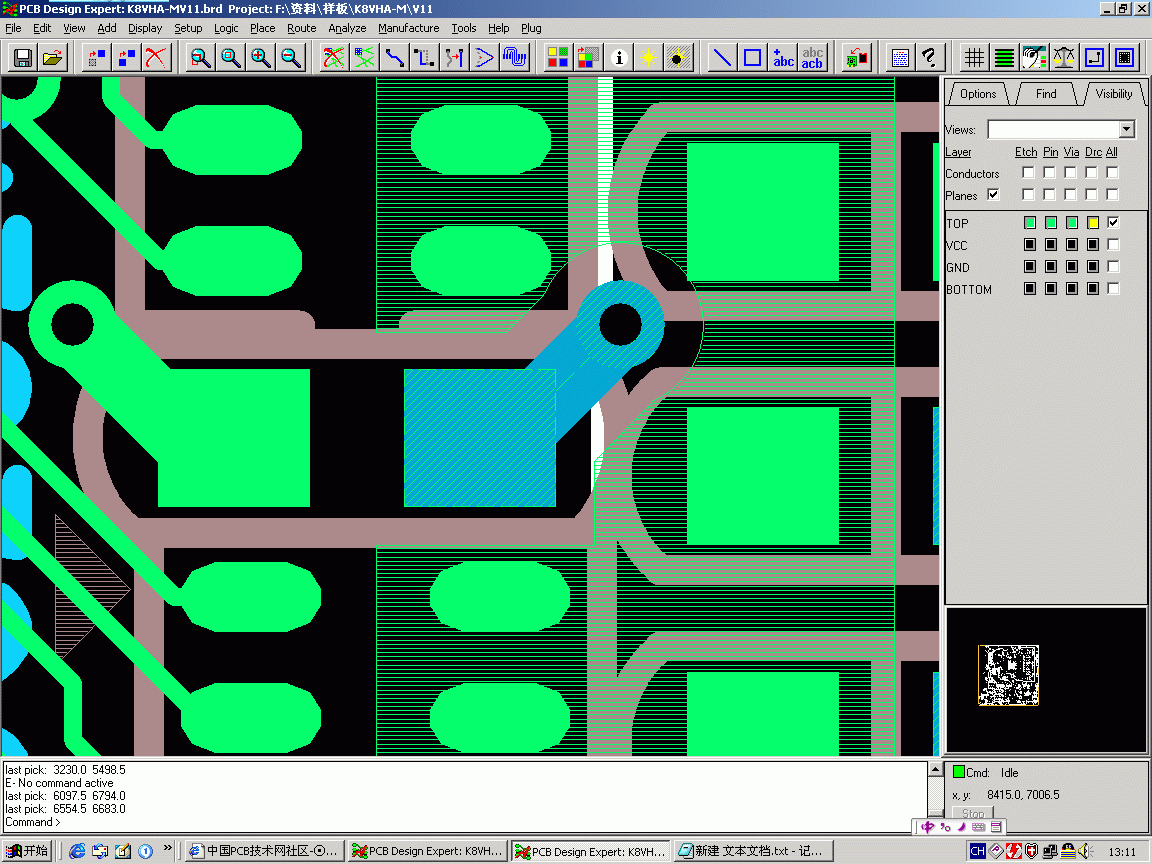

图片上的直角没有去掉,还是要改

这种有没有办法避开?


基本上,这个直角的地方我还不知道怎么办
只能手动edit---boundary了吧~~~

PSD15.0的在这里

在我的Allegro上怎么In-Line与Individually做出来的效果一样,这就怪了,请问怎么回事?

GINGERPIG是谁呀?有的直角不一定要去掉吧!

94,直角没关系啊!这种方法的一个缺点就是有些地方的铜箔会被挖得很小,或者会把一些通道挖断~~~

怎么这么多拍pig马屁的啊!? Ginger的马屁那么好拍吗? 呵呵, 多拍拍, 娃哈哈!

呵呵

我也找不到!

15.1 有吗?

谢谢小编详细的讲解,有学到一招!

回复 18# hjs6142

    如果需要避开的是单个VIA,并且VIA之间的距离比较大,这样的话出来效果是一样的。

其实这个不是太实用啊。需要避开的VIA比较远的话,用不用效果一样。如果需要避开的VIA比较近一点,之间所有的铜箔都没有了,特别是电源的铜箔,会导致铜箔的宽度不够。一般用动态铜箔或者静态铜箔的Auto voids都不会有很明显的尖角。
