有点奇怪的钻孔说明?
录入:edatop.com 点击:
第一次用allegro画板.

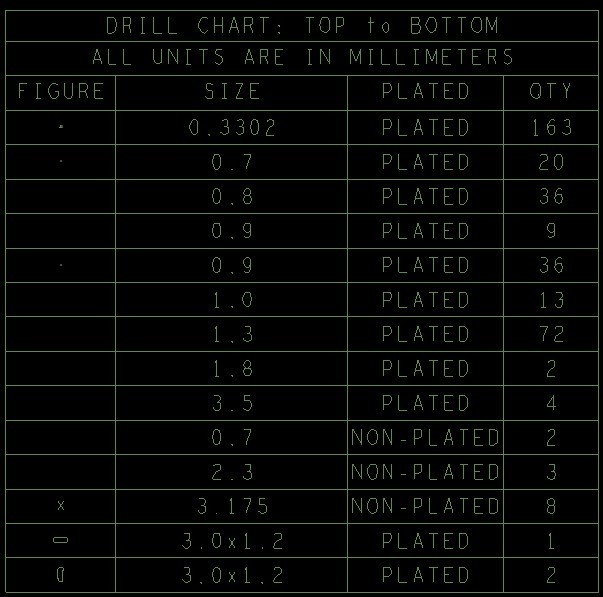

生成的钻孔说明:
例子所生成的钻孔说明:
例子的底片文件:
对于例子里的每个类型的孔都对应一种"FIGURE".
但是自己设计的板子就不是了,有些孔没有"FIGURE"的,并且有些是一样的,比如0.7和0.9的孔.

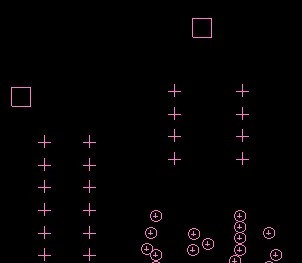

在自己设计的扳子中如果用默认的via,则底片文件中可以显示过孔"
",但是要是用自己设计的过孔,就没的显示了.图1中所使用的系统默认的过孔.
这是怎么回事?在做封装的时候有什么要注意的吗?
生成的钻孔说明:
例子所生成的钻孔说明:
例子的底片文件:
对于例子里的每个类型的孔都对应一种"FIGURE".
但是自己设计的板子就不是了,有些孔没有"FIGURE"的,并且有些是一样的,比如0.7和0.9的孔.
在自己设计的扳子中如果用默认的via,则底片文件中可以显示过孔"
",但是要是用自己设计的过孔,就没的显示了.图1中所使用的系统默认的过孔.
这是怎么回事?在做封装的时候有什么要注意的吗?
不知道你的是什么版本
我以我的版本说了
manufacture-》NC-》drill customization
在弹出的对话框中设置symbol figure和symbol characters
我的是16.3的.
按照你的做法,问题是解决了.
但是还有点不明白,如果是用的默认的VIA,则不需要在"drill custom"中设置(自动被设置了),就可以显示.但是使用自己设计的VIA,就必须要设置.
我想这应该与设计VIA有关系的吧?
希望能再指点一下.
VIA设计的时候,symbol figure和symbol characters是必须要选的。并且最好自己做个list,不要让它们两个的组合重复。拉钻孔的时候这些都会显示出来的。你使用默认的孔,那都是建好的,里面都有symbol figure和symbol characters。
