如何导入DXF文件

请参考下面：
导入DXF

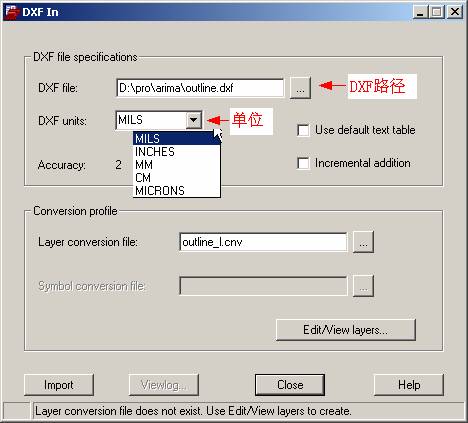

1.        执行菜单File>Import>DXF…出现下面窗体：


2.        选择DXF文件
3.        选择单位
4.        Layer conversion file：会自动产生，或选择设置好的文件

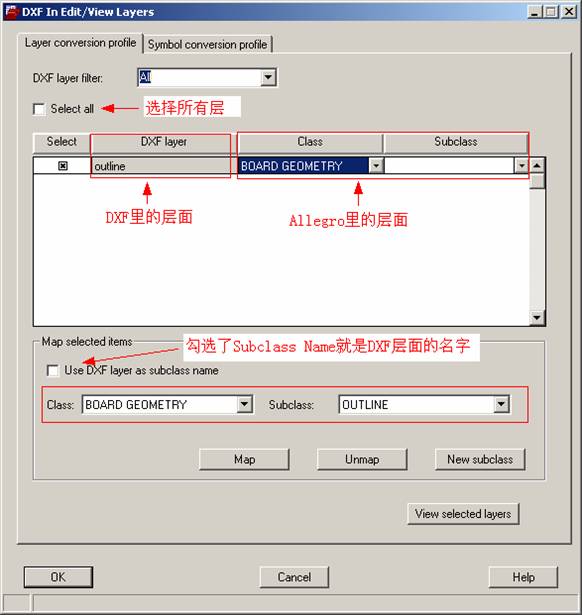

5.        点击Edit/View layers… 出现下面新窗体：


选择DXF层面，然后在选择下面的Class: Subclass：点击Map就可以了
如果要在Allegro新建层面就可以点击右边的New Subclass 按钮，输入名字就可以了
6.  点击 Import 按钮，OK。
--J2K

请问J2K，导出DXF文件怎么做?
请解释一下每个选项的含义?
谢谢！

哈哈，那都是一个样的啊，

差不多的，就是过程相反而已！

如果DXF文件的层数太多怎么办，我死活导不进来

你可以先用cam的軟體import進去,然候合在一起,再import到allegro,就變單層了

怎么不允许我合到一层啊，

谢谢J2k

我的提示说成功,可就是看不到东西.我打开所有的层都看不到,真奇怪

J2K的头像有点好玩

讲的好详细啊，谢谢啦！

不错,顶一下！感谢小编！
