倒圆角形焊盘的优点
录入：edatop.com 点击：

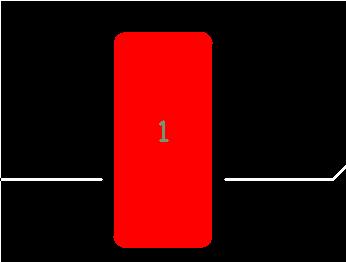

如题，看到有些板子上的焊盘是这种倒圆角的，请教大家，这种焊盘有什么优点么有?
ESD方面的考虑：尖角静电大
贴片的考虑：钢网焊盘退锡比较方便
有道理。
xue xi le ！
学习了~~！
圆角焊盘高温时不容易翘起脱落
这个焊盘圆角是建封装时特意弄的么?
精华帖...真的说的不错
干扰小 走线不是最好也45°角..
回复 7# sglxt
是的，在制作封装的时候做的。不过每个像这样做的话比以前麻烦点，因为要做shape，但是大多数的板子还是方形的，很少的板子上面封装是这样的。
精华！精华！
学习了，谢谢
