如何显示管脚的网络名,修改字体大小

比如在protel里面:

怎么设置allegro才能显示管脚的网络名.
还有个问题,管脚号的字体大小在.brd文件里能统一设置吗?
在做封装的时候就指定了RefDes,Value等字体的大小,但是有时候两个封装指定的字体大小可能不一样的,或者想人为修改一下编号(RefDes)的字体大小,如何单独地指定字体的的大小?又如何统一对RefDes,Value等指定线宽,字体大小呢?

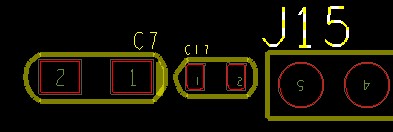

如上图,字体大小不一的.还有颠倒的.如何设置成字体统一大小(属于同一个子类的),字颠倒的问题该怎么解决?

呃，，，，，，，，，叙述起来有点小麻烦，，，，，，，，，，，
显示管脚名称：display——color——ares——package geometry——勾选pin number——apply
字体大小修改：edit——change——然后在find里面只勾选text——勾选在option里的text block(后面的数字代表你字号大小)——然后框选整个PCB板，字体均改到一致大小，一般PIN number偏小，那你在PIN number显示，器件的名称隐藏的情况下修改字体，而你只想修改器件名称则反之
字体颠倒：执行move命令——在find里只选中text，——点选你要修改的文字——反键——点选rotate，就可以更改文字方向了

首先谢谢你.
1.显示管脚名称：display——color——ares——package geometry——勾选pin number——apply
              我想显示的是管脚的网络名,不是管脚名称.可能是我表达不清楚了.
2.字体大小修改：edit——change——然后在find里面只勾选text——勾选在option里的text block(后面的数字代表你字号大小)——然后框选整个PCB板，字体均改到一致大小，一般PIN number偏小，那你在PIN number显示，器件的名称隐藏的情况下修改字体，而你只想修改器件名称则反之.

3.字体颠倒：执行move命令——在find里只选中text，——点选你要修改的文字——反键——点选rotate，就可以更改文字方向了
     这是个可行,我想的是让管脚名自动地旋转(只是管脚名,其他的如元件编号等还是手动布局,不需要自动),比如说我旋转元件之后,管脚名不旋转.

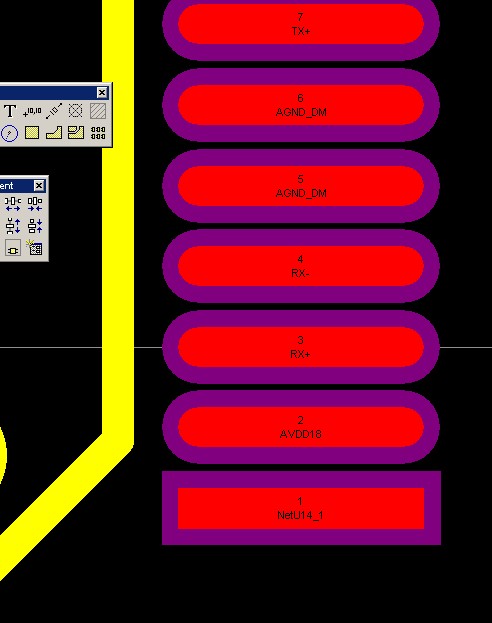

     加点图说明一下,如下(protel截图),如图,无论怎么旋转元件,管脚名和网络名的方向总是不变的.




4.如何查看线的宽度和焊盘的大小?如何修改线宽和焊盘尺寸?
鼠标放在线上,右键->show element,即可查看线的宽度;右键->change width,修改宽度.
查看和修改焊盘: 鼠标放置到焊盘上,右键->modify design padstack->single instance,弹出焊盘编辑器.
5.如何批量替换过孔.
tool->padstack->replace.在option中操作
6.如何旋转整块PCB.


在allegro中,选中部分器件和"connect line"后旋转,并不是整体旋转的效果.如何整体旋转?
7.如何调整line的长度、起始坐标和终止坐标?
8.更新元件封装符号
place->update symbols->弹出update symbols dialog,select "package symbols"....
9.换层快捷键
“+”和“-”
10."Find"、"visbility"页面说明

11.如下图

如上图显示，为什么2个过孔之间还没有连通呢?

呵呵，不是你没有说清楚，而是我没有看清楚你说的第一条我不知道怎么做，我旋转的时候PIN number会自己跟着旋转的，但不知道是不是你想要的效果。线宽的查看就是show cline segs，焊盘的属性也可以show，

学习下！呵呵和！

谢谢分享！

管脚的网络名是显示不出来的在allgro中，跟protel不一样

谢谢啊，受教了
