求助：Allegro软件Manual Void的问题
录入：edatop.com 点击：
大家好！
我在学习Allegro的时候碰到一个问题，请各位专家指点：

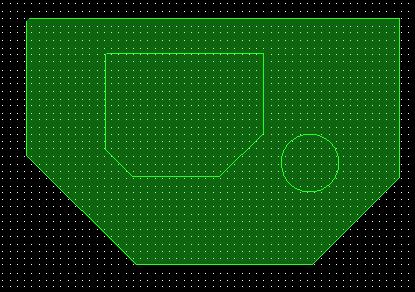

用Shape -> Polygon菜单画了一个多边形的shape，然后用Shape -> Manual Void菜单中的Polygon和Circle子菜单在Shape中加了一个多边形和一个圆形的避让区域，加了之后，在Shape中可以看到避让区域的边框，但区域是不透明的，如下图所示。
这样是不是不正常?能否变成透明的?
我在学习Allegro的时候碰到一个问题，请各位专家指点：
用Shape -> Polygon菜单画了一个多边形的shape，然后用Shape -> Manual Void菜单中的Polygon和Circle子菜单在Shape中加了一个多边形和一个圆形的避让区域，加了之后，在Shape中可以看到避让区域的边框，但区域是不透明的，如下图所示。
这样是不是不正常?能否变成透明的?
Allegro的铜皮显示有smooth与非smooth模式，非smooth模式下，只会看到铜皮和避让的边框。

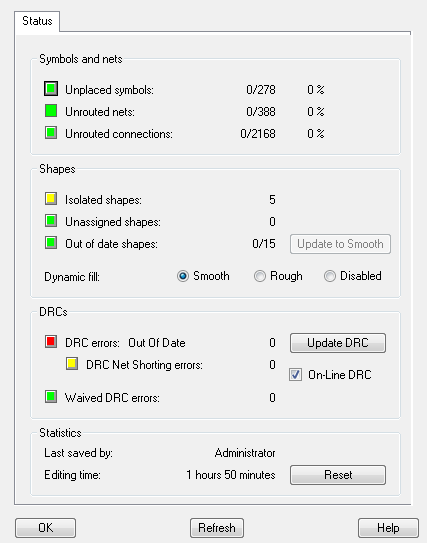

可以在Display -> Status中修改smooth模式（16.x版本）
15.x版本是在Setup -> Drawing Options下：
非常感谢yshang 小编的指点，问题已解决。
非常感谢yshang 小编的指点，问题已解决。
数据更新一下
