allegro16.2出gerber出错请教
录入：edatop.com 点击：

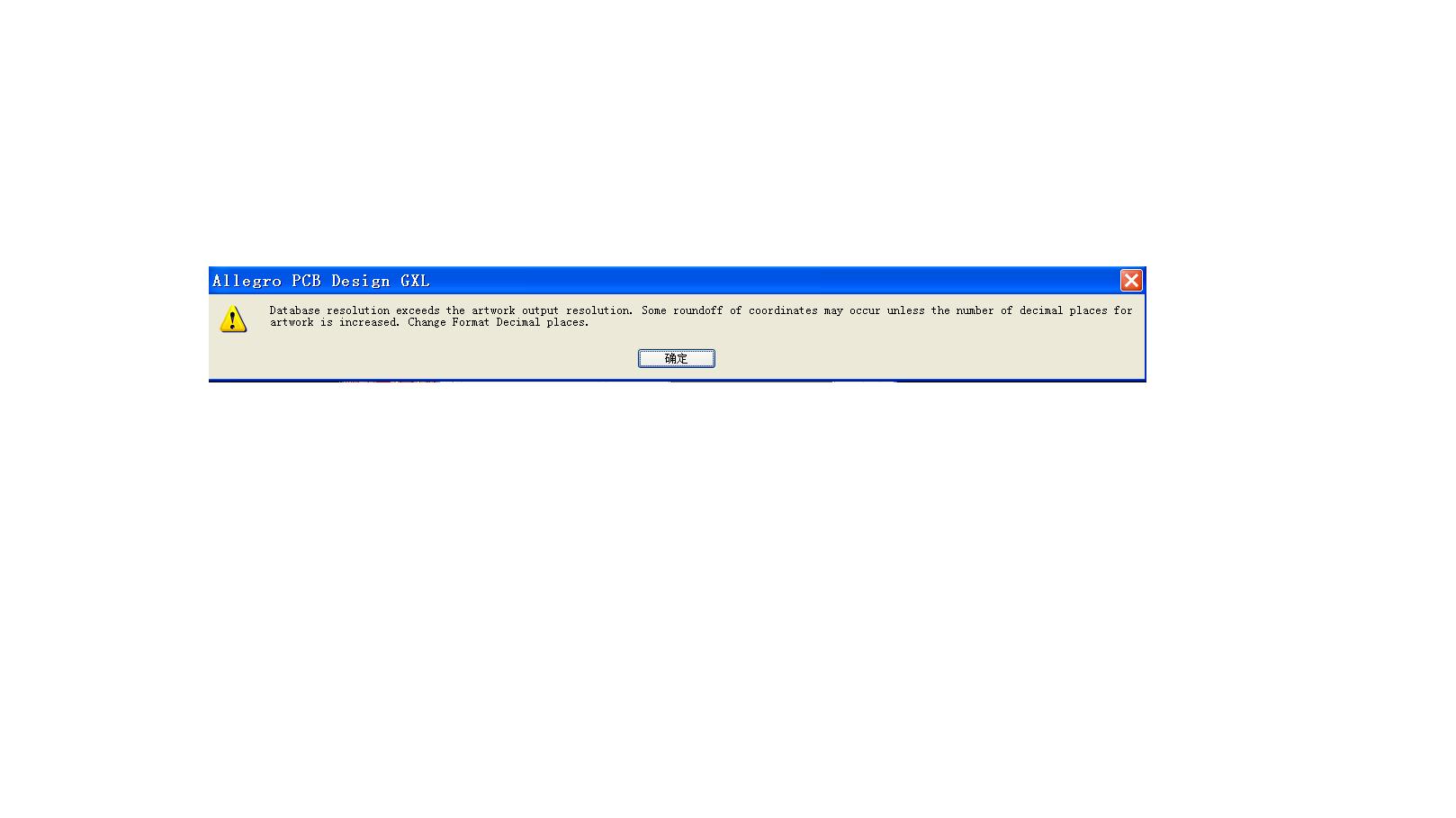

在出光绘文件时弹出如下错误对话框，想请教一下这个小数点的精度要到哪个地方改，谢谢！
在出光绘片的对话框里，默认是5.3，改成5.5
谢谢！改了这个之后是不会有精度错误提示了，但是还是无法成功输出，提示：
Results from parameter file ...
DEVICE-TYPE GERBER6X00
OUTPUT-UNITS INCHES
FILM-SIZE 2400000 1600000
FORMAT 5.5
ABORT-ON-ERROR NO
SCALE 1
G-CODES YES
OPTIMIZE YES
STATIONS-PER-WHEEL 999
COORDINATES ABSOLUTE
SUPPRESS-LEAD-ZEROES YES
SUPPRESS-TRAIL-ZEROES NO
SUPPRESS-EQUAL YES
ARTWORK Error reading apertures
如果gerber的格式设为Gerber RS274X可以成功出gerber，不知道哪里设置的有问题。
全局shape设置是274x的
这个全局设置shape在哪里设置?
