快速查找out of date shape的位置

昨天出gerbe时，有一个out of date shape一直找不到。我用了tools-report，查看还是没有报告具体的位置，而且八层板报告了好多页，查找起来也很费时间。有什么好的方法能够很快精确找到out of date shape的具体位置。我记得以前出gerber时也遇到过有out of date shape的问题，用tools-report后会报出具体位置的坐标，可是这次没有这样的提示。哪位高手指点一下，非常感谢！

我也记不清到底用了什么办法才解决的，但是你可以运行DB doctor 或
减小单位精度来看看。
希望会有效！

运行 DB doctor也没有具体指出坐标．

在Drawing Options里面有Out of data shapes的选项，直接点击前面的小色板就行了

我点了前面的色板没有什么反应啊，是不是与版本有关系，我用的是15.1。

在Drawing Options里面有Out of data shapes的选项，直接点击前面的小色板.是有相关的坐标,可是在坐标处没有发现Out of data shapes.怎样解决啊?

请指点一下,我也遇到了这样问题.不知道怎样处理.谢谢.

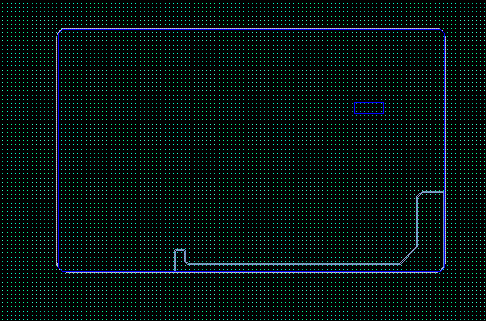

其實很簡單了.你找到坐標以後.點color圖標,把其它的任何層面都不開,只在boundary中分別打開對應的各層面看就行了.然後可就可以看到out of data shapes,了. 把多於的shape殺掉就ok 了.

楼上你好，按照你的指点还是没有找到。

在板框外颜色设置一番还是没有找到，我的扳子已经推迟好几天了，没法出gerber.还忘楼上各位仔细讲解以下，谢谢了。

只出那页有错的gerber,然后就可以看到报告里面出错shape的坐标.再在PCB中只打开那一层,选命令add line,在命令栏里输入刚才那个坐标就可以找到出错的shape,删掉就OK.

只出那页有错的gerber，在我出的时候就报错说：Drawing Options里面有Out of data shapes。没有报告啊。

它同时也会告诉你具体的坐标位置啊,没有吗?

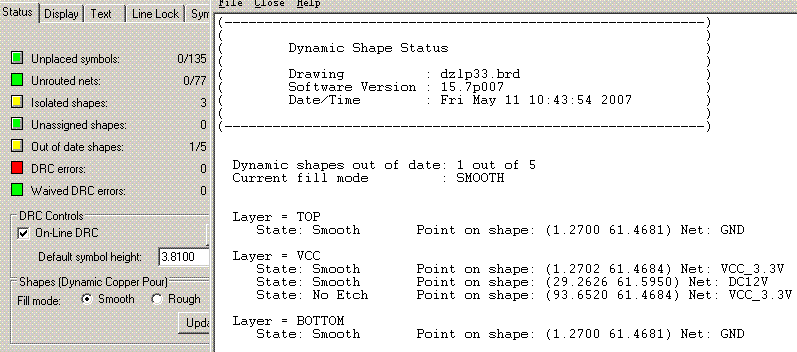

上面的图片你可以帮我看看1/5，那1是在那里啊。我现在是把版图crecte model后出gerber的

把所有层关闭，仅打开VCC层的Boundray，在93.6520,61.4634处有不能填充的铜箔，好好检查一下吧。

very good！

谢谢小编及各位，找到了。

對,偶的意思就是和15樓所說的一樣.

我点了out of date前面的color还是没有反应，我的out of date 前面的按钮与DRC error前面的按钮是一样的(见上图)，根本就点不动，怎么回事呀，大家帮忙看看

我出的gerber报的是 art07，单独出art07的gerber出现dynamic shape are out of date,please update them,还是没有出现坐标呀

setup \drawing options中status 一欄里面的有out of date shapes 點中會show出來的.然後對應查找對應的層就行了.

不错,顶一下！感谢小编！

期待高手指点！谢谢！

一開始就用靜態銅箔鋪銅，這些問題可以預防

以下是论坛中前辈发的帖子,很详细,我正是按照这种方法解决了问题的,发上来供您参考.

解決方法：
1. 按下在Artwork Control Form 下段部份的“Dynamic Shapes need
updating”按鈕，立即跳出Drawing Option 對話框如下：
注意：列示出Out of date shapes : 1/55，表示這個board file 目前總共有55
個shapes，而有一個是”out of date shape”因此無法作出artwork.
2. 按下”Update to Smooth”按鈕，讓系統自動update shape。
- 3 –
PCB Design Express
3. 順利的話”Out of date shapes”:會變成0/55.否則的話請注意Command
window 會出現類似下列訊息：
Updating dynamic shape (2 of 1) xxx, Boundary/Ln...
xxx：是shape 所屬的netname.
Ln：是指shape 所在的Layer.
4. 這個訊息指出在指定的Layer 有一個屬於net xxx 的shape boaudary 無法被
update 成smooth.
5. 利用Tools>Reports 選擇”Dynamic shapes” report，並存成檔案。
6. 開啓shape report 檔，利用Find 找到“No Etch Shapes”.如下：
Shape Settings
--------------
Class ETCH
Subclass GND
Net name GND
Extents 3700.00 50.00
9275.00 2600.00
Generation Results
------------------
Number of Etch Shapes 0
WARNING: No Etch Shapes
表示在Layer GND 有一個屬於net GND 的shape.這個shape 只有boundary
outline。
7. 關閉所有圖層，只打開Boundary/GND 層。並找到這個shape 將它删除。
8. 再選擇Setup>Drawing options 指令，檢查out of date shape 是否已經為
0
9. 這時候就可以順利的作出artwork.

当我第一次出现这个问题的时候，我老是不知怎么办。
当我知道了这个方法以后，我每次都是这样解决。
但发现有时候这个方法也不是万能的。

  关键是color visity设置,  打开相应的boundary,
