Allegro两个问题请教,谢谢

录入:edatop.com     点击:

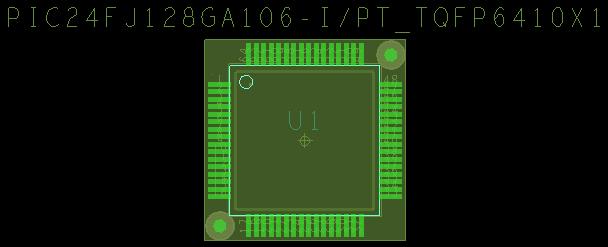

1 在Allegro做封装时添加的Label与原理图之间是怎么对应的?比如Device、Value。我发现原理图导入Pcb 时,Device项变成“元件名称_封装名称_元件名称”,怎么能弄成只有元件名称?比如的我元件名称:PIC24FJ128GA106-I/PT,封装TQFP6410X10导入PCB后变成了PIC24FJ128GA106-I/PT_TQFP6410X1(比较长,被砍掉了),我想它只显示PIC24FJ128GA106-I/PT,有办法弄吗?
我发现默认的Device type与Cis对应关系为:“元件名称_封装名称_元件名称”,比如元件名称为RES0603,封装为0603,则显示“RES0603_0603_RES0603”,我想只显示元件名称,比如显示“RES0603”,怎么弄?
2 还是上述封装,我是用LP Wizard直接生成的,里面加了两个Mark点,这样原理图少了两个引脚,如果在原理图加两个引脚,感觉不好看,就是PCB封装的焊盘数和芯片引脚数不一致,大家是怎么解决的?
非常感谢!

,,,,,,,,,,,,,,,,,,,,,

1。CIS导出网表的时候要选择以什么导出,可以是零件的料号,可以是零件的封装,还可以是自己指定的东西。如果你选定是以封装导出的话,将来进去PCB以后显示的名字就是封装,如“0603”
2。一般的话芯片的焊盘数和引角数尽量一样。命名也要一样,要不导如网表的时候会报错。

谢谢楼上的朋友,你说的第一步还是不太清楚怎么操作,
第二个问题可不可以把MArk点设成没有电器特性的

第一个问题已解决:在建原理图库的时候加上device属性即可

mark点可以按一般的焊盘来做,但是最后PIN NUMBER不要,就等与说MARK点什么也不连,原理图里面也不用考虑。原理图里面只有零件实际的PIN数。

学习学习,请在、指教

学习了,不错.....

学习了,不错,很细心
