allegro建pad问题

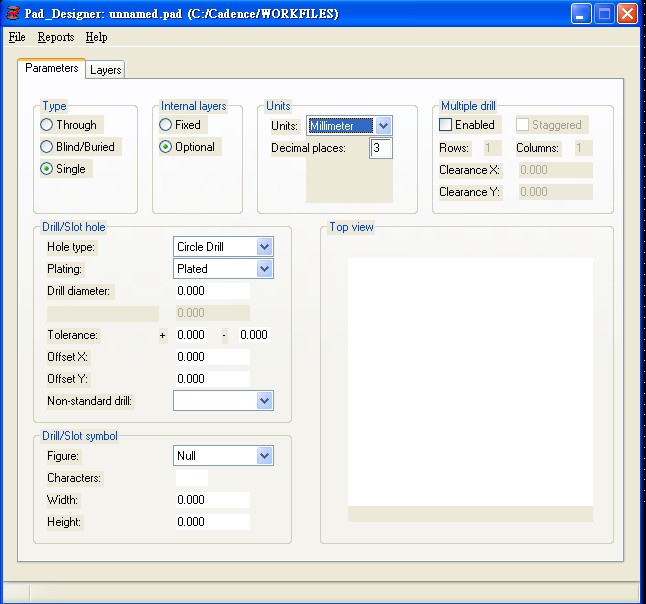

我先做一个名为srx1_6y0_6r0_3.ssm的焊盘尺寸用于regular pad，在制作一个稍大一点的命名srx1_8y0_8r0_4.ssm用于soldermask  当我给allegro做pad要保存的时候出现  pad stack origin outside all pad错误，请问该怎么处理?

画shape的时候原点不在shape上，allegro默认原点在左下角，需要在setup里面改设置。
其实这种焊盘没必要用shape，pad designer的regular pad下geometry项选oblong就可以了

我建的两个ssm都是是这样设置原点跟绘图尺寸的

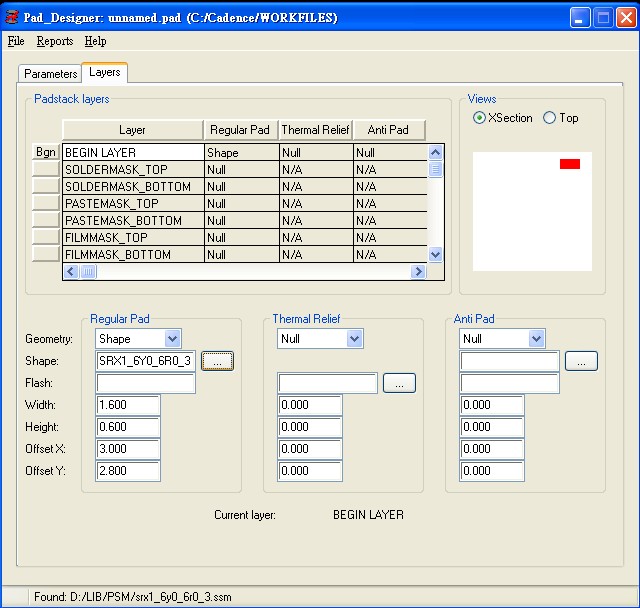

具体坐标是这样的 ：srx1_6y0_6r0_3.ssm    rec：x 2.5 2.5  x 3.5 3.1    cir1：x 2.5 2.8    ix 0.3    cir2：x 3.5 2.8   ix 0.3

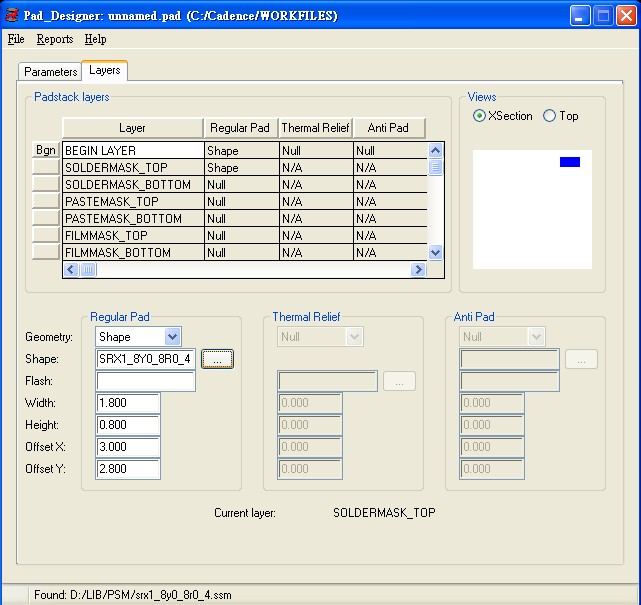

                                 srx1_8y0_8r0_4.ssm    rec：x 2.5 2.4  x 3.5 3.2    cir1：x 2.5 2.8    ix 0.4    cir2：x 3.5 2.5   ix 0.4
烦请您看一下哪里有问题，谢谢！

前面都说了，默认的坐标原点在左下角，你的这个设置就是原点在左下角的设置。
可以在move origin里面更改数值把原点移动到屏幕中间区域。
另外，你的尺寸可以设大点，10*5的区域真的要画个异形shape很容易不够。
还有再说一个，你的这个焊盘不用建shape来实现。
最后，自己多动手尝试，尝试之后还不明白的再问他人。

多谢帮忙 问题解决咯

也学习了一下,呵呵.....

PAD 命名规则好细节化哟
