PowerPCB=>Allegro转档操作手册！

Allegro中导入Power PCB（PADS）的图档
在 Allegro versions 14.x,所附的 the PADs_Perform 转换程序支持PADS-Perform version 3.5, 4 , 5 ASCII files. 其第一行如: ！PADS-POWERPCB-V3.0-BASIC！ DESIGN DATABASE ASCII FILE 2.0
Note:  最新版的 Allegro 14.2 ISR 接口可支持到 5版不必回到 3.5版.
1.        打开Allegro

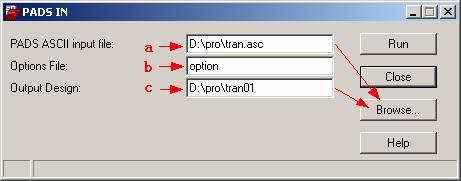

2.        执行菜单File>Import>ADS… 出现下面对话框

a．要导入板子的ASCII文件路径，可以用Browse…浏览查找
b．设置参数文件，可以用Browse…浏览查找
c．输出Allegro板子文件的保存路径，可以用Browse…浏览查找
3. 点击Run运行出现下面窗体：

左边的Obj-Layer是Power PCB中的层面，右边的是相对应的Allegro中的层面。
Automatic solder layer creation
自动产生防旱层，右边为防旱层比Pad大多少。
－－END－－

我的怎么不行啊?

怎么不行?

我从PowerPCB中转出一个5.0的来，用Allegro的File>Import>ADS…却出错了，提示说”Translating E:\board\brd\test\0702\VA421.asc.
Reading PADS ASCII file header.
PARSE ERROR: Unrecognized format in header line of input file.
Line 1: ！PADS-POWERPCB-V5.0-BASIC！ DESIGN DATABASE ASCII FILE 1.0
Finished with errors！
"
我的asc文件头几行内容如下：
！PADS-POWERPCB-V5.0-BASIC！ DESIGN DATABASE ASCII FILE 1.0
*PCB*        GENERAL PARAMETERS OF THE PCB DESIGN
UNITS        0              2=Inches 1=Metric 0=Mils
USERGRID     38100  38100   Space between USER grid points
MAXIMUMLAYER 8              Maximum routing layer
WORKLEVEL    1              Level items will be created on
...
而且我用PowerPCB转出2.0的用Allegro转进时，也不会你的第二副图啊?奇怪?

等一下哦，我好久没玩这个了，我这机子还没有装PowerPCB呢，你可以把你的PowerPCB文档mail我吗?我试了有问题再与你讨论！

OK！我把PCB和ASC文档都发给你！

收到，我装好PowerPCB再帮你看看哦！

噢，我知道了，如果我没有option file的话就会出现第二个窗体，但是我还是无法导入5.0的asc～～～

另外，PowerPCB这边的这些层分别是对应了哪些层啊?看不懂！

option文件是怎麽产生的，我没有OPTION文件?

我这边转档没有问题，层面对应的话需要对两个软件的层面代表的内容都了解，默认对应的层面关系也可以导入。你不能导入可能是你的软件版本问题。下面是我的版本及转好的板子：

PowerPCB=>Allegro转档操作手册！

PowerPCB=>Allegro转档操作手册！

J2K,
PowerPCB导入ALLEGRO的时候我需要丝印和装配层两个层的文字
而转过来只有一个，有什么高招没有
因为我们生成的工厂需要装配层档

那个文件是自动产生的，就是记录层面对应关系，第一次随便输入名字，如果以后有相同设置就可以调用这文件。

PowerPCB的那些层面我都没有搞清楚，这个问题让我再看看！

谢谢J2K

可能是版本的原因，我的是14.2 p020（v14-2-56C)i86.
你有没有升级文件，共享吧！谢谢！

我转进来后有一个DIP槽的位置偏差很大，是甚麽原因?

怎么文档又不见了，谁知道帖子会不见的原因啊?

怎样才能将allegro中的文件转换回power pcb呢?

我也很想知道18的问题

how can i specify the layer for via?  if it have many vias in the pcb, when i translate  the pcb to brd, the vias were regarded as the pad,and it will create its reference automatically.

有啊，怎么给你呢?

对应层面选择正确不会有问题的呀，我按默认的Via也是转到Via呀！你可以自己手动对应一下Via的层面！

我也没发现什么办法，因为PowerPCB没有导入Allegro板子功能，Allegro也没有输出ASC文档功能！

但是属于VIA CLASS的只有走线层、电源地层，SOLDER、PASTE层而已啊，，这些我都试过，还是不行

我POWERPCB4.0 ASC文件 导入有错误，不过导出3。0 ASC文件可导入，先学习学习

谢谢各位高手了

有啊，怎么给你呢?
[/quote]
有多大?能不能上传到FTP?你可以先放到IBIS的目录下，我再来整理！或者你告诉我哪里有下载的更好！

就是新的安装盘呀，大概1个多G吧！如果Ftp可以的话我上传好了！
地址和账户提供我好了！

请问allegro文档可以转成POWERPCB文档吗?

我只成功的转过powerpcbV3.5的，更高的版本可能需要新的ini文件，不知是不是?
