不规则形状outline 怎样添加route keepin
录入：edatop.com 点击：

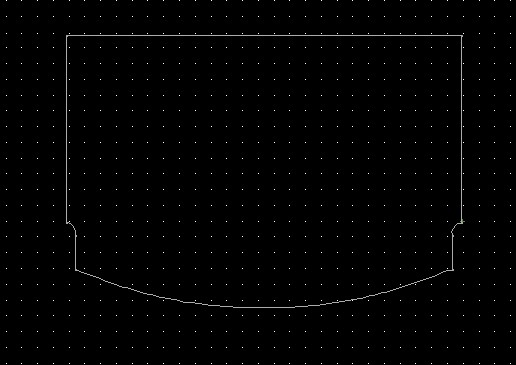

这样一个不规则形状，怎样添加形状一样的route keepin层?
我用了z-copy命令，行不通。
请教群内有过类似经验的同行指导，谢谢！
据我所知，导入前应先在CAD中闭合图形
嗯 确实需要封闭线
我昨晚查了下有同行说可以这样：
先将“.dxf”文件导入
然后export ".idf"文件
再将import ".idf"文件
就可以将之前未封闭的线框 做成封闭的线框
接下来就可以使用z-copy命令
但不知道是不是软件版本原因 没有成功 今天再研究一下
可以在Allegro中用Shape -> Compose shape将多段线段组成的实际上闭合的图形转变为shape，然后Z-copy即可。
4樓說的沒錯.
