请问一下ALLEGRO 差分线如何设置走线经过特定区域时线宽线距可以自动变换？如图，...
录入：edatop.com 点击：

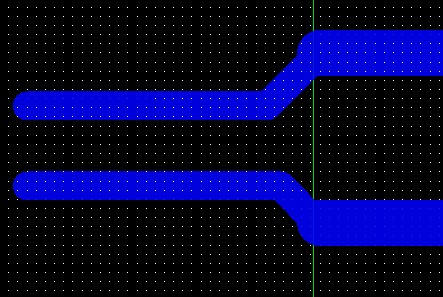

请问一下ALLEGRO 差分线如何设置走线经过特定区域时线宽线距可以自动变换?如图，谢谢！如何
这个是设置了区域规则，region。
把平行线的W/S/W的设定在region里设为与不在region里一样，即可解决，呵呵
若在region里平行线的W/S/W若与外同不一样，需要单独给值，比如外面设定为w/s/w=4/10/4,在region里可再另外再选一个假设为w/s/w=4/6/4，即可实现region走Neck width
个人觉得可以设置为neck模式，在走线的时候变换一下走线模式就行
